在不使用matlab的情況下，可以選擇用python來實現自動控制理論有關系統打時域分析和頻率域分析等，安裝的package是python-control，在windows的控制臺(cmd)或者linux終端下輸入pip install control 即可，注意，如果同時安裝了2.7 和 3.x(3.4或者3.5或者3.6 版本，使用pip 命令打時候需要指定版本號，如pip2 install control 或者pip3.4 install control ,當然，常用打科學計算用的package也要安裝，numpy,scipy,sympy,matplotlib,pandas 等。

下面是自己練習時寫的代碼，寫在此作記錄和分享用，因?yàn)楹瘮?shù)語法和matlab相差無幾，這里就沒有寫太多的注釋了，有需要打話可以去python-control打官網查看相關文檔。

#!/usr/bin/env python2# -*- coding: utf-8 -*-'''Created on Wed Nov 16 17:48:02 2016@author: kindy'''from control import *from scipy import signal as sglfrom matplotlib import pyplot as pltimport numpy as npT=np.mgrid[0:8:0.02]U1=TU2=T**2sys1 = tf([1],[0.5,1]) # sys2 = tf([2],[1,2,4]) # # Step Responsedef step_resp(): sout1,stime1 = step(sys1) sout2,stime2 = step(sys2) plt.plot(stime1,sout1,’b’,linewidth=0.5) plt.plot(stime2,sout2,’b’,linewidth=0.5) plt.xlabel('Time') plt.ylabel('Amplitude') plt.title('Step Resopnse',fontsize=12) #plt.legend() plt.show()# Impulse Responsedef impulse_resp(): iout1,itime1 = impulse(sys1) iout2,itime2 = impulse(sys2) plt.plot(itime1,iout1,’m’,linewidth=0.8) plt.plot(itime2,iout2,’r’,linewidth=0.8) plt.show()#impulse_resp()# 任意輸入信號的輸出，lsimdef lsim_plot(): yout1,Time1, xout1 = lsim(sys1, U1, T) yout2,Time2, xout2 = lsim(sys2, U1, T) plt.plot(Time1, yout1, ’b’, linewidth=0.7) plt.plot(Time2, yout2, ’b’, linewidth=0.7) plt.show()#lsim_plot()# 波特圖def bode_plot(): bode(sys1) bode(sys2)#bode_plot()# Nyquist圖def nyquist_plot(): nyquist(sys1) nyquist(sys2)#nyquist_plot() # 根軌跡def root_locus(): rlocus(sys1) rlocus(sys2)root_locus()

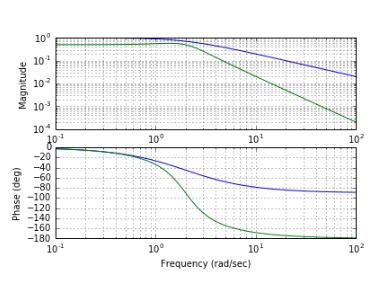

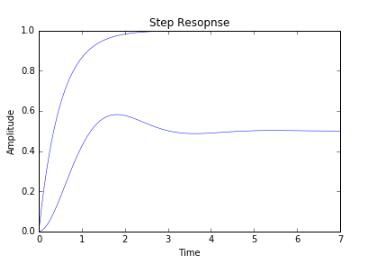

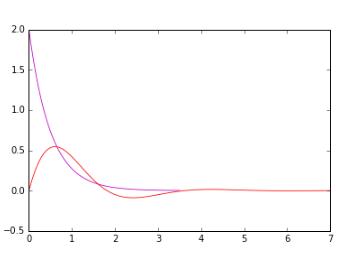

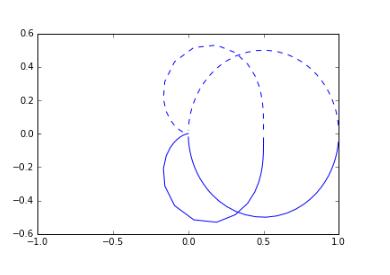

下面是運行打一些結果圖：

以上這篇Python全面分析系統的時域特性和頻率域特性就是小編分享給大家的全部?jī)?nèi)容了，希望能給大家一個參考，也希望大家多多支持好吧啦網。
