概要設計

類似競技問答游戲：用戶隨機匹配一名對手，雙方同時開始答題，直到雙方都完成答題，對局結束。基本的邏輯就是這樣，如果有其他需求，可以在其基礎上進行擴展

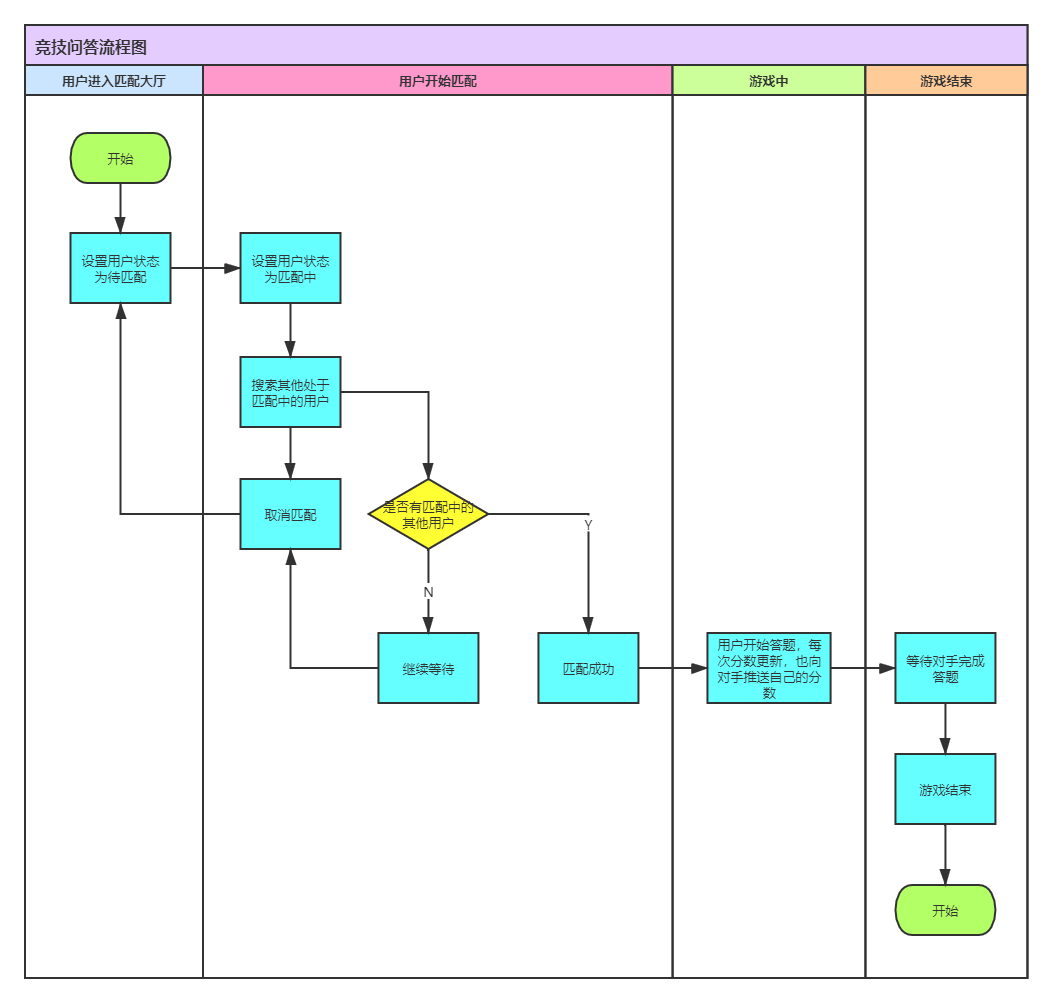

明確了這一點，下面介紹開發思路。為每個用戶擬定四種在線狀態，分別是：待匹配、匹配中、游戲中、游戲結束。下面是流程圖，用戶的流程是被規則約束的，狀態也隨流程而變化

對流程再補充如下：

用戶進入匹配大廳（具體效果如何由客戶端體現），將用戶的狀態設置為待匹配 用戶開始匹配，將用戶的狀態設置為匹配中，系統搜索其他同樣處于匹配中的用戶，在這個過程中，用戶可以取消匹配，返回匹配大廳，此時用戶狀態重新設置為待匹配。匹配成功，保存匹配信息，將用戶狀態設置為游戲中 根據已保存的匹配信息，用戶可以獲得對手的信息。答題是時，每次用戶分數更新，也會向對手推送更新后的分數 用戶完成答題，則等待對手也完成答題。雙方都完成答題，用戶狀態設置為游戲結束，展示對局結果詳細設計

針對概要設計提出的思路，我們需要思考以下幾個問題：

如何保持客戶端與服務器的連接？ 如何設計客戶端與服務端的消息交互？ 如何保存以及改變用戶狀態？ 如何匹配用戶？

下面我們一個一個來解決

1. 如何保持用戶與服務器的連接？

以往我們使用 Http 請求服務器，并獲取響應信息。然而 Http 有個缺陷，就是通信只能由客戶端發起，無法做到服務端主動向客戶端推送信息。根據概要設計我們知道，服務端需要向客戶端推送對手的實時分數，因此這里不適合使用 Http，而選擇了 WebSocket。WebSocket 最大的特點就是服務端可以主動向客戶端推送信息，客戶端也可以主動向服務端發送信息，是真正的雙向平等對話

有關 SpringBoot 集成 WebSocket 可參考這篇博客：https://www.jb51.net/article/208279.htm

2. 如何設計客戶端與服務端的消息交互？

按照匹配機制要求，把消息劃分為 ADD_USER（用戶加入）、MATCH_USER（匹配對手）、CANCEL_MATCH（取消匹配）、PLAY_GAME（游戲開始）、GAME_OVER（游戲結束）

public enum MessageTypeEnum { /** * 用戶加入 */ ADD_USER, /** * 匹配對手 */ MATCH_USER, /** * 取消匹配 */ CANCEL_MATCH, /** * 游戲開始 */ PLAY_GAME, /** * 游戲結束 */ GAME_OVER,}

使用 WebSocket 客戶端可以向服務端發送消息，服務端也能向客戶端發送消息。把消息按照需求劃分成不同的類型，客戶端發送某一類型的消息，服務端接收后判斷，并按照類型分別處理，最后返回向客戶端推送處理結果。區別客戶端 WebSocket 連接的是從客戶端傳來的 userId，用 HashMap 保存

@Component@Slf4j@ServerEndpoint(value = '/game/match/{userId}')public class ChatWebsocket { private Session session; private String userId; static QuestionSev questionSev; static MatchCacheUtil matchCacheUtil; static Lock lock = new ReentrantLock(); static Condition matchCond = lock.newCondition(); @Autowired public void setMatchCacheUtil(MatchCacheUtil matchCacheUtil) {ChatWebsocket.matchCacheUtil = matchCacheUtil; } @Autowired public void setQuestionSev(QuestionSev questionSev) {ChatWebsocket.questionSev = questionSev; } @OnOpen public void onOpen(@PathParam('userId') String userId, Session session) {log.info('ChatWebsocket open 有新連接加入 userId: {}', userId);this.userId = userId;this.session = session;matchCacheUtil.addClient(userId, this);log.info('ChatWebsocket open 連接建立完成 userId: {}', userId); } @OnError public void onError(Session session, Throwable error) {log.error('ChatWebsocket onError 發生了錯誤 userId: {}, errorMessage: {}', userId, error.getMessage());matchCacheUtil.removeClinet(userId);matchCacheUtil.removeUserOnlineStatus(userId);matchCacheUtil.removeUserFromRoom(userId);matchCacheUtil.removeUserMatchInfo(userId);log.info('ChatWebsocket onError 連接斷開完成 userId: {}', userId); } @OnClose public void onClose() {log.info('ChatWebsocket onClose 連接斷開 userId: {}', userId);matchCacheUtil.removeClinet(userId);matchCacheUtil.removeUserOnlineStatus(userId);matchCacheUtil.removeUserFromRoom(userId);matchCacheUtil.removeUserMatchInfo(userId);log.info('ChatWebsocket onClose 連接斷開完成 userId: {}', userId); } @OnMessage public void onMessage(String message, Session session) {log.info('ChatWebsocket onMessage userId: {}, 來自客戶端的消息 message: {}', userId, message);JSONObject jsonObject = JSON.parseObject(message);MessageTypeEnum type = jsonObject.getObject('type', MessageTypeEnum.class);log.info('ChatWebsocket onMessage userId: {}, 來自客戶端的消息類型 type: {}', userId, type);if (type == MessageTypeEnum.ADD_USER) { addUser(jsonObject);} else if (type == MessageTypeEnum.MATCH_USER) { matchUser(jsonObject);} else if (type == MessageTypeEnum.CANCEL_MATCH) { cancelMatch(jsonObject);} else if (type == MessageTypeEnum.PLAY_GAME) { toPlay(jsonObject);} else if (type == MessageTypeEnum.GAME_OVER) { gameover(jsonObject);} else { throw new GameServerException(GameServerError.WEBSOCKET_ADD_USER_FAILED);}log.info('ChatWebsocket onMessage userId: {} 消息接收結束', userId); } /** * 群發消息 */ private void sendMessageAll(MessageReply<?> messageReply) {log.info('ChatWebsocket sendMessageAll 消息群發開始 userId: {}, messageReply: {}', userId, JSON.toJSONString(messageReply));Set<String> receivers = messageReply.getChatMessage().getReceivers();for (String receiver : receivers) { ChatWebsocket client = matchCacheUtil.getClient(receiver); client.session.getAsyncRemote().sendText(JSON.toJSONString(messageReply));}log.info('ChatWebsocket sendMessageAll 消息群發結束 userId: {}', userId); } // 出于減少篇幅的目的，業務處理方法暫不貼出...}

3. 如何保存以及改變用戶狀態？

創建一個枚舉類，定義用戶的狀態

/** * 用戶狀態 * @author yeeq */public enum StatusEnum { /** * 待匹配 */ IDLE, /** * 匹配中 */ IN_MATCH, /** * 游戲中 */ IN_GAME, /** * 游戲結束 */ GAME_OVER, ; public static StatusEnum getStatusEnum(String status) {switch (status) { case 'IDLE':return IDLE; case 'IN_MATCH':return IN_MATCH; case 'IN_GAME':return IN_GAME; case 'GAME_OVER':return GAME_OVER; default:throw new GameServerException(GameServerError.MESSAGE_TYPE_ERROR);} } public String getValue() {return this.name(); }}

選擇 Redis 保存用戶狀態，還是創建一個枚舉類，Redis 中存儲數據都有唯一的 Key 做標識，因此在這里定義 Redis 中的 Key，分別介紹如下：

USER_STATUS：存儲用戶狀態的 Key，存儲類型是 Map<String, String>，其中用戶 userId 為 key，用戶在線狀態 為 value USER_MATCH_INFO：當用戶處于游戲中時，我們需要記錄用戶的信息，比如分數等。這些信息不需要記錄到數據庫，而且隨時會更新，放入緩存方便獲取 ROOM：可以理解為匹配的兩名用戶創建一個房間，具體實現是以鍵值對方式存儲，比如用戶 A 和用戶 B 匹配，用戶 A 的 userId 是 A，用戶 B 的 userId 是 B，則在 Redis 中記錄為 {A -- B}，{B -- A}

public enum EnumRedisKey { /** * userOnline 在線狀態 */ USER_STATUS, /** * userOnline 對局信息 */ USER_IN_PLAY, /** * userOnline 匹配信息 */ USER_MATCH_INFO, /** * 房間 */ ROOM; public String getKey() {return this.name(); }}

創建一個工具類，用于操作 Redis 中的數據。

@Componentpublic class MatchCacheUtil { /** * 用戶 userId 為 key，ChatWebsocket 為 value */ private static final Map<String, ChatWebsocket> CLIENTS = new HashMap<>(); /** * key 是標識存儲用戶在線狀態的 EnumRedisKey，value 為 map 類型，其中用戶 userId 為 key，用戶在線狀態 為 value */ @Resource private RedisTemplate<String, Map<String, String>> redisTemplate; /** * 添加客戶端 */ public void addClient(String userId, ChatWebsocket websocket) {CLIENTS.put(userId, websocket); } /** * 移除客戶端 */ public void removeClinet(String userId) {CLIENTS.remove(userId); } /** * 獲取客戶端 */ public ChatWebsocket getClient(String userId) {return CLIENTS.get(userId); } /** * 移除用戶在線狀態 */ public void removeUserOnlineStatus(String userId) {redisTemplate.opsForHash().delete(EnumRedisKey.USER_STATUS.getKey(), userId); } /** * 獲取用戶在線狀態 */ public StatusEnum getUserOnlineStatus(String userId) {Object status = redisTemplate.opsForHash().get(EnumRedisKey.USER_STATUS.getKey(), userId);if (status == null) { return null;}return StatusEnum.getStatusEnum(status.toString()); } /** * 設置用戶為 IDLE 狀態 */ public void setUserIDLE(String userId) {removeUserOnlineStatus(userId);redisTemplate.opsForHash().put(EnumRedisKey.USER_STATUS.getKey(), userId, StatusEnum.IDLE.getValue()); } /** * 設置用戶為 IN_MATCH 狀態 */ public void setUserInMatch(String userId) {removeUserOnlineStatus(userId);redisTemplate.opsForHash().put(EnumRedisKey.USER_STATUS.getKey(), userId, StatusEnum.IN_MATCH.getValue()); } /** * 隨機獲取處于匹配狀態的用戶（除了指定用戶外） */ public String getUserInMatchRandom(String userId) {Optional<Map.Entry<Object, Object>> any = redisTemplate.opsForHash().entries(EnumRedisKey.USER_STATUS.getKey()).entrySet().stream().filter(entry -> entry.getValue().equals(StatusEnum.IN_MATCH.getValue()) && !entry.getKey().equals(userId)).findAny();return any.map(entry -> entry.getKey().toString()).orElse(null); } /** * 設置用戶為 IN_GAME 狀態 */ public void setUserInGame(String userId) {removeUserOnlineStatus(userId);redisTemplate.opsForHash().put(EnumRedisKey.USER_STATUS.getKey(), userId, StatusEnum.IN_GAME.getValue()); } /** * 設置處于游戲中的用戶在同一房間 */ public void setUserInRoom(String userId1, String userId2) {redisTemplate.opsForHash().put(EnumRedisKey.ROOM.getKey(), userId1, userId2);redisTemplate.opsForHash().put(EnumRedisKey.ROOM.getKey(), userId2, userId1); } /** * 從房間中移除用戶 */ public void removeUserFromRoom(String userId) {redisTemplate.opsForHash().delete(EnumRedisKey.ROOM.getKey(), userId); } /** * 從房間中獲取用戶 */ public String getUserFromRoom(String userId) {return redisTemplate.opsForHash().get(EnumRedisKey.ROOM.getKey(), userId).toString(); } /** * 設置處于游戲中的用戶的對戰信息 */ public void setUserMatchInfo(String userId, String userMatchInfo) {redisTemplate.opsForHash().put(EnumRedisKey.USER_MATCH_INFO.getKey(), userId, userMatchInfo); } /** * 移除處于游戲中的用戶的對戰信息 */ public void removeUserMatchInfo(String userId) {redisTemplate.opsForHash().delete(EnumRedisKey.USER_MATCH_INFO.getKey(), userId); } /** * 設置處于游戲中的用戶的對戰信息 */ public String getUserMatchInfo(String userId) {return redisTemplate.opsForHash().get(EnumRedisKey.USER_MATCH_INFO.getKey(), userId).toString(); } /** * 設置用戶為游戲結束狀態 */ public synchronized void setUserGameover(String userId) {removeUserOnlineStatus(userId);redisTemplate.opsForHash().put(EnumRedisKey.USER_STATUS.getKey(), userId, StatusEnum.GAME_OVER.getValue()); }}

4. 如何匹配用戶？

匹配用戶的思路之前已經提到過，為了不阻塞客戶端與服務端的 WebSocket 連接，創建一個線程專門用來匹配用戶，如果匹配成功就向客戶端推送消息

用戶匹配對手時遵循這么一個原則：用戶 A 找到用戶 B，由用戶 A 負責一切工作，既由用戶 A 完成創建匹配數據并保存到緩存的全部操作。值得注意的一點是，在匹配時要注意保證狀態的變化：

當前用戶在匹配對手的同時，被其他用戶匹配，那么當前用戶應當停止匹配操作 當前用戶匹配到對手，但對手被其他用戶匹配了，那么當前用戶應該重新尋找新的對手

用戶匹配對手的過程應該保證原子性，使用 Java 鎖來保證

/** * 用戶隨機匹配對手 */@SneakyThrowsprivate void matchUser(JSONObject jsonObject) { log.info('ChatWebsocket matchUser 用戶隨機匹配對手開始 message: {}, userId: {}', jsonObject.toJSONString(), userId); MessageReply<GameMatchInfo> messageReply = new MessageReply<>(); ChatMessage<GameMatchInfo> result = new ChatMessage<>(); result.setSender(userId); result.setType(MessageTypeEnum.MATCH_USER); lock.lock(); try {// 設置用戶狀態為匹配中matchCacheUtil.setUserInMatch(userId);matchCond.signal(); } finally {lock.unlock(); } // 創建一個異步線程任務，負責匹配其他同樣處于匹配狀態的其他用戶 Thread matchThread = new Thread(() -> {boolean flag = true;String receiver = null;while (flag) { // 獲取除自己以外的其他待匹配用戶 lock.lock(); try {// 當前用戶不處于待匹配狀態if (matchCacheUtil.getUserOnlineStatus(userId).compareTo(StatusEnum.IN_GAME) == 0 || matchCacheUtil.getUserOnlineStatus(userId).compareTo(StatusEnum.GAME_OVER) == 0) { log.info('ChatWebsocket matchUser 當前用戶 {} 已退出匹配', userId); return;}// 當前用戶取消匹配狀態if (matchCacheUtil.getUserOnlineStatus(userId).compareTo(StatusEnum.IDLE) == 0) { // 當前用戶取消匹配 messageReply.setCode(MessageCode.CANCEL_MATCH_ERROR.getCode()); messageReply.setDesc(MessageCode.CANCEL_MATCH_ERROR.getDesc()); Set<String> set = new HashSet<>(); set.add(userId); result.setReceivers(set); result.setType(MessageTypeEnum.CANCEL_MATCH); messageReply.setChatMessage(result); log.info('ChatWebsocket matchUser 當前用戶 {} 已退出匹配', userId); sendMessageAll(messageReply); return;}receiver = matchCacheUtil.getUserInMatchRandom(userId);if (receiver != null) { // 對手不處于待匹配狀態 if (matchCacheUtil.getUserOnlineStatus(receiver).compareTo(StatusEnum.IN_MATCH) != 0) {log.info('ChatWebsocket matchUser 當前用戶 {}, 匹配對手 {} 已退出匹配狀態', userId, receiver); } else {matchCacheUtil.setUserInGame(userId);matchCacheUtil.setUserInGame(receiver);matchCacheUtil.setUserInRoom(userId, receiver);flag = false; }} else { // 如果當前沒有待匹配用戶，進入等待隊列 try {log.info('ChatWebsocket matchUser 當前用戶 {} 無對手可匹配', userId);matchCond.await(); } catch (InterruptedException e) {log.error('ChatWebsocket matchUser 匹配線程 {} 發生異常: {}', Thread.currentThread().getName(), e.getMessage()); }} } finally {lock.unlock(); }}UserMatchInfo senderInfo = new UserMatchInfo();UserMatchInfo receiverInfo = new UserMatchInfo();senderInfo.setUserId(userId);senderInfo.setScore(0);receiverInfo.setUserId(receiver);receiverInfo.setScore(0);matchCacheUtil.setUserMatchInfo(userId, JSON.toJSONString(senderInfo));matchCacheUtil.setUserMatchInfo(receiver, JSON.toJSONString(receiverInfo));GameMatchInfo gameMatchInfo = new GameMatchInfo();List<Question> questions = questionSev.getAllQuestion();gameMatchInfo.setQuestions(questions);gameMatchInfo.setSelfInfo(senderInfo);gameMatchInfo.setOpponentInfo(receiverInfo);messageReply.setCode(MessageCode.SUCCESS.getCode());messageReply.setDesc(MessageCode.SUCCESS.getDesc());result.setData(gameMatchInfo);Set<String> set = new HashSet<>();set.add(userId);result.setReceivers(set);result.setType(MessageTypeEnum.MATCH_USER);messageReply.setChatMessage(result);sendMessageAll(messageReply);gameMatchInfo.setSelfInfo(receiverInfo);gameMatchInfo.setOpponentInfo(senderInfo);result.setData(gameMatchInfo);set.clear();set.add(receiver);result.setReceivers(set);messageReply.setChatMessage(result);sendMessageAll(messageReply);log.info('ChatWebsocket matchUser 用戶隨機匹配對手結束 messageReply: {}', JSON.toJSONString(messageReply)); }, CommonField.MATCH_TASK_NAME_PREFIX + userId); matchThread.start();}項目展示

項目代碼如下：https://github.com/Yee-Q/match-project

跑起來后，使用 websocket-client 可以進行測試。在瀏覽器打開，在控制臺查看消息。

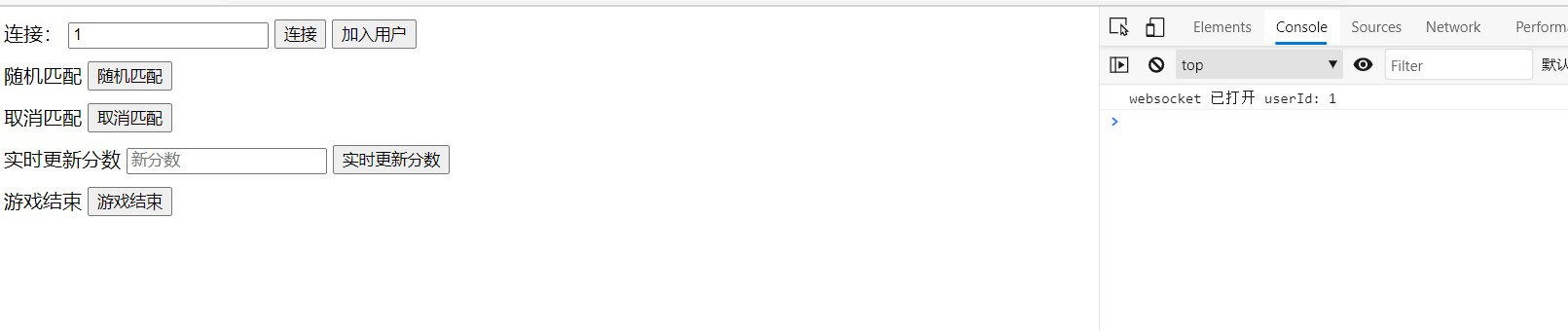

在連接輸入框隨便輸入一個數字作為 userId，點擊連接，此時客戶端就和服務端建立 WebSocket 連接了

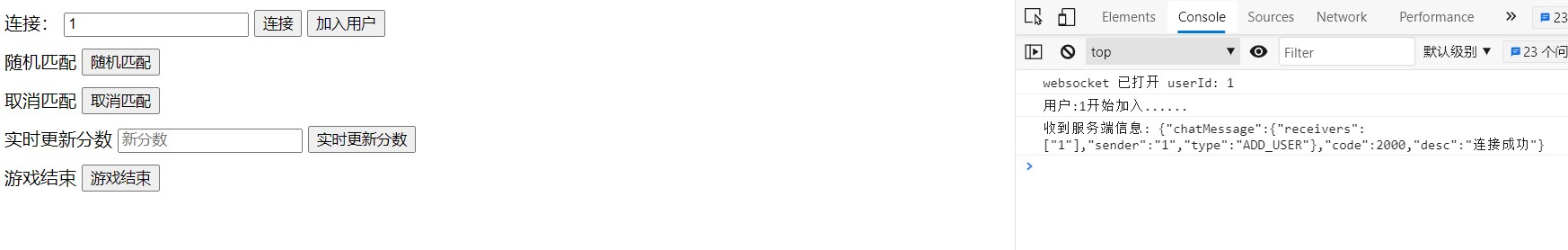

點擊加入用戶按鈕，用戶“進入匹配大廳”

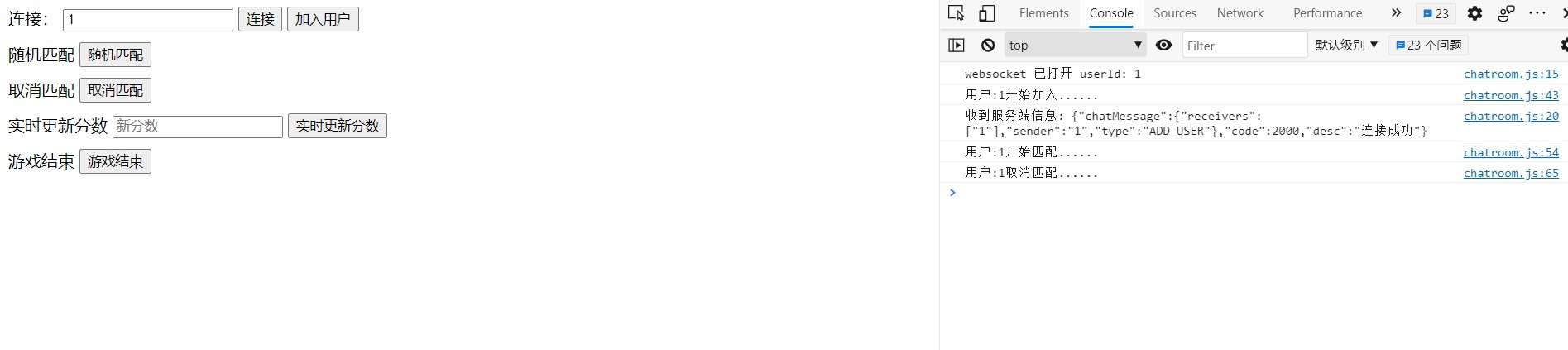

點擊隨機匹配按鈕，開始匹配，再取消匹配

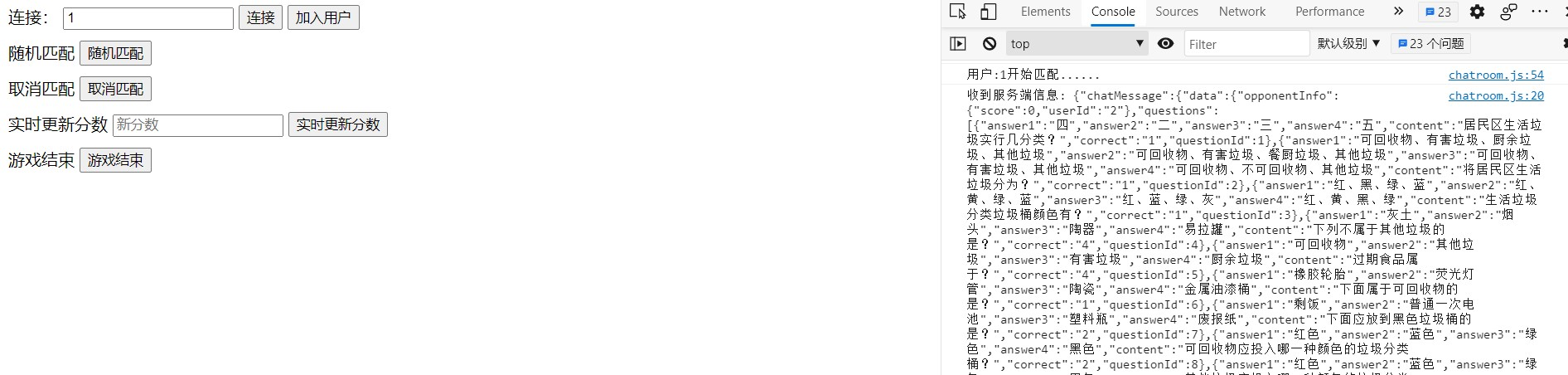

按照之前的步驟再建立一個用戶連接，都點擊隨機匹配按鈕，匹配成功，服務端返回響應信息

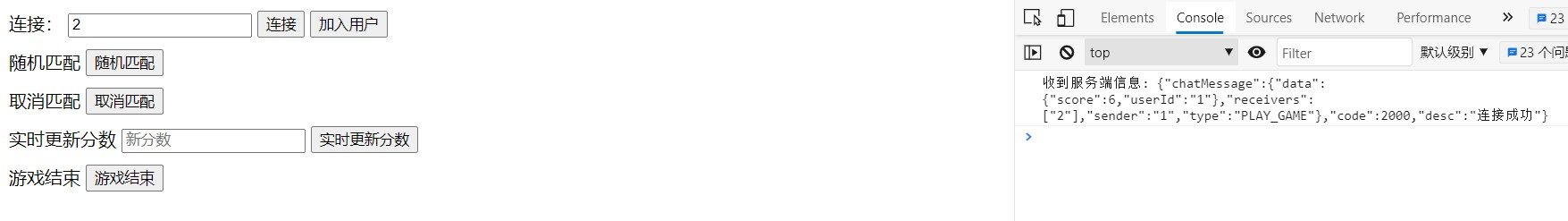

用戶分數更新時，在輸入框輸入新的分數，比如 6，點擊實時更新按鈕，對手將受到最新的分數消息

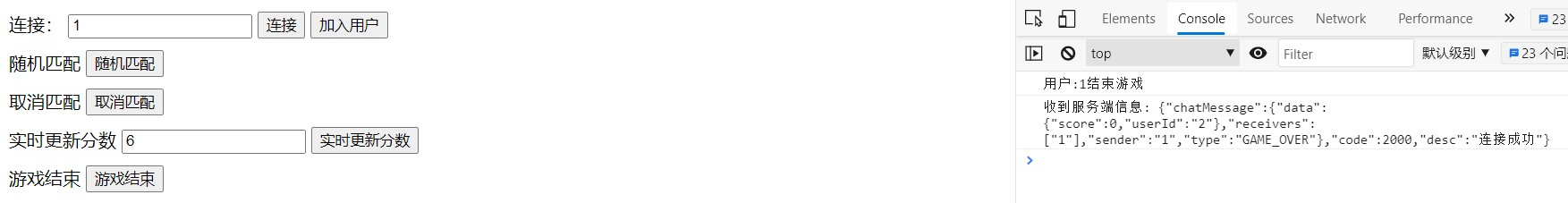

當雙方都點擊游戲結束按鈕，則游戲結束
