以下就是CAD怎么畫五連花圓形的方法，具體操作過程如下：

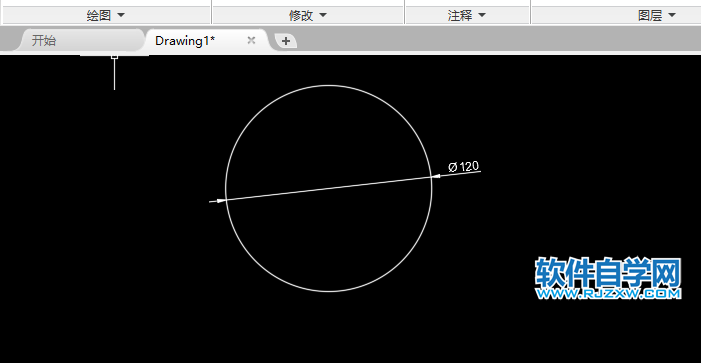

1、打開CAD軟件，繪制一個直徑為120的圓形。

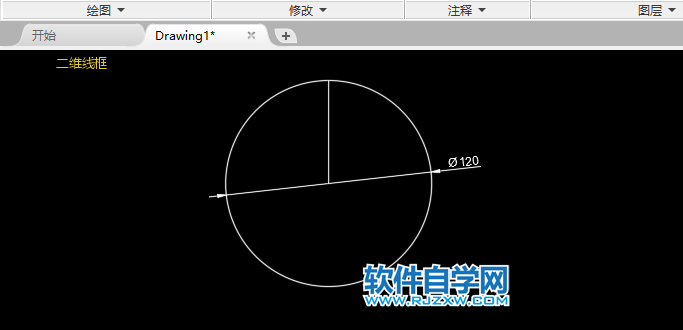

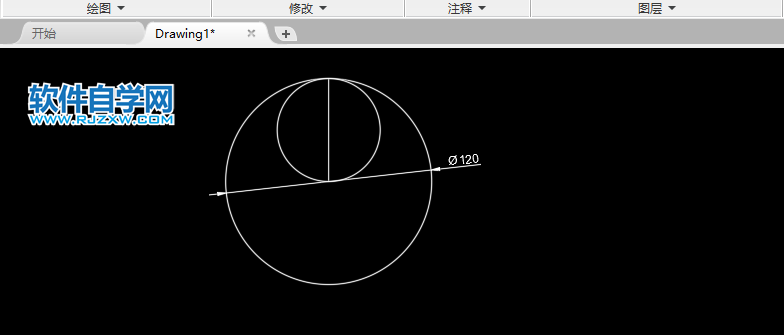

2、然后再繪制一條直線，從圓心到象限點繪制出來。

3、再在直線的中點，繪制一個30的圓。

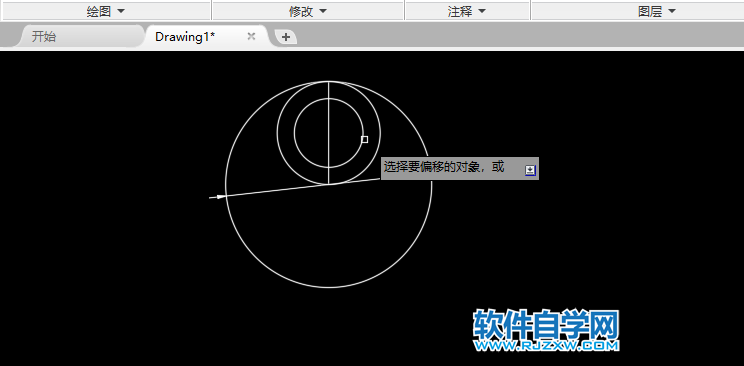

4、然后再把圓進行偏移10的距離，效果如下：

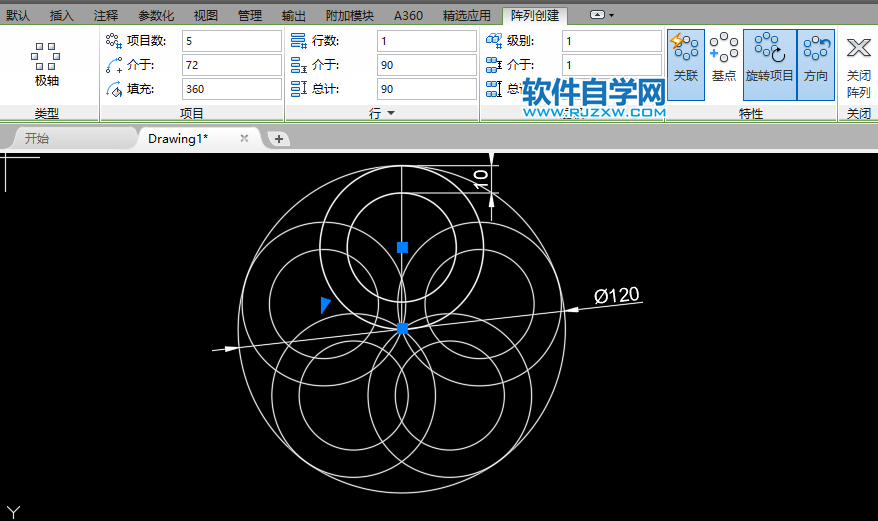

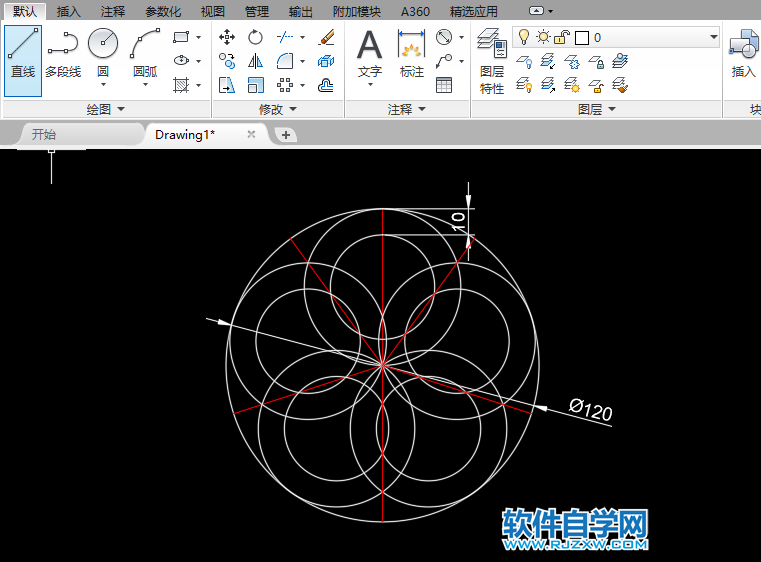

5、然后把二個小圓進行環形陣列。項目數為5個。效果如下：

6、然后再繪制五條直線出來，效果如下：

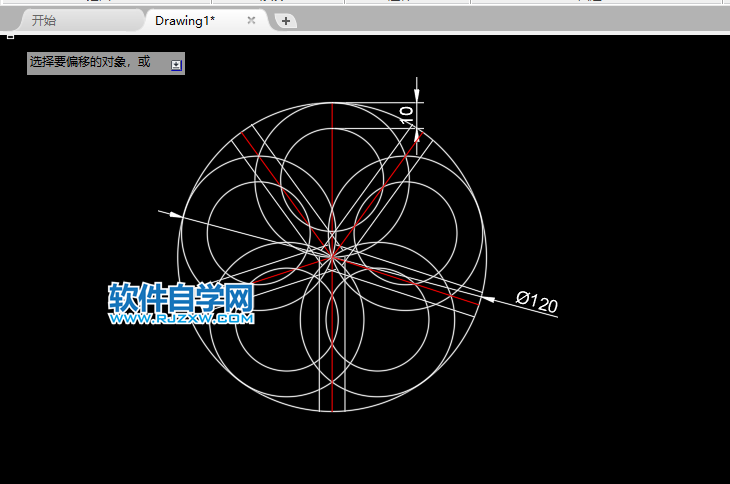

7、然后把繪制好的直線再偏移5mm 向左右偏移。效果如下：

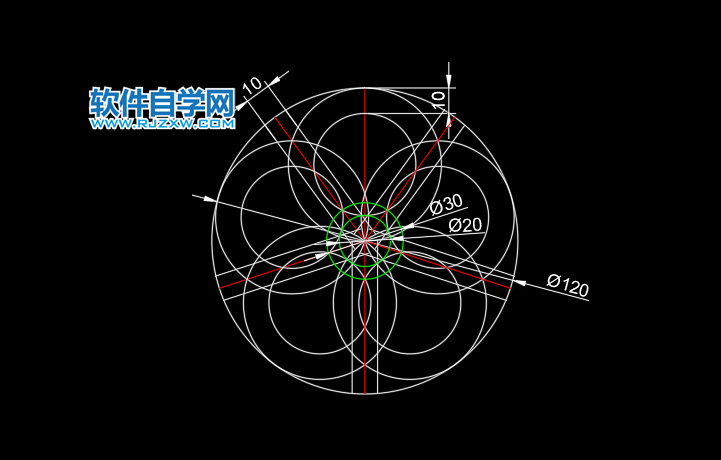

8、然后再繪制20與30mm的圓形出來。效果如下：

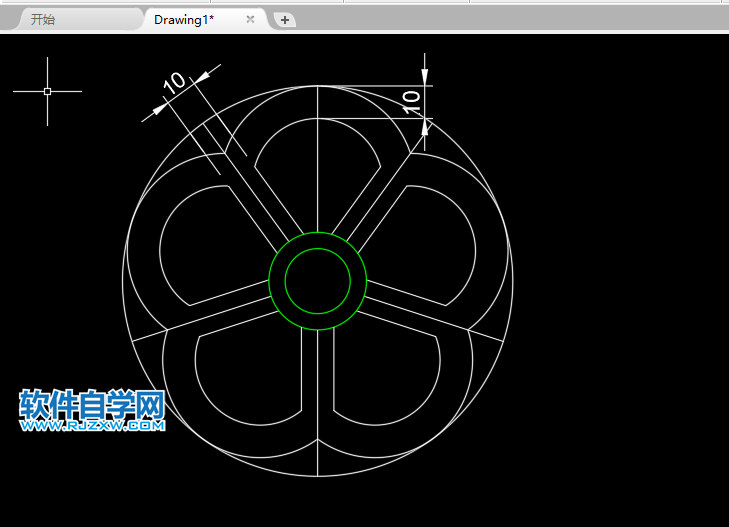

9、然后進行修剪，效果如下：

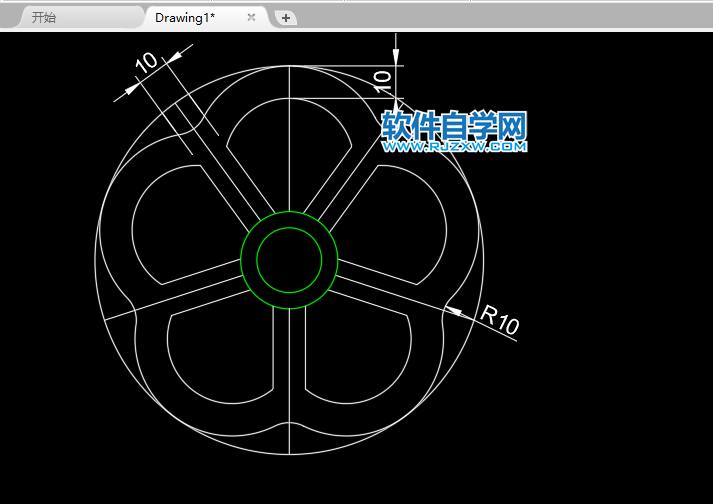

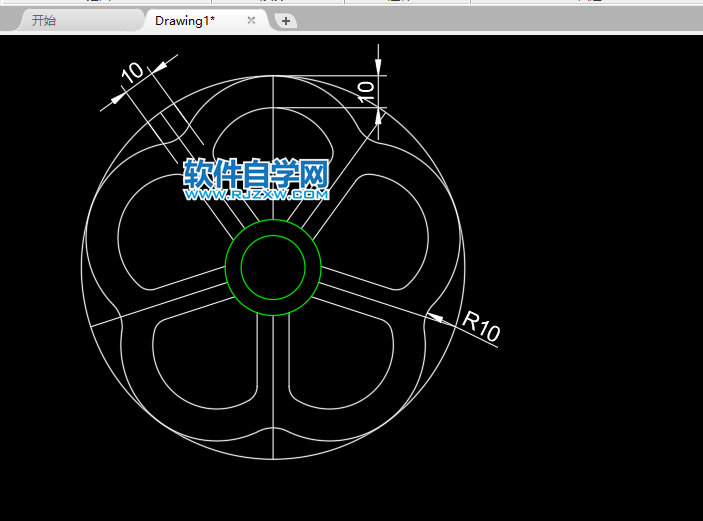

10、然后再進行倒圓角處理，圓角為10mm。效果如下：

11、同樣的方法，再進行倒圓角為5mm，效果如下：

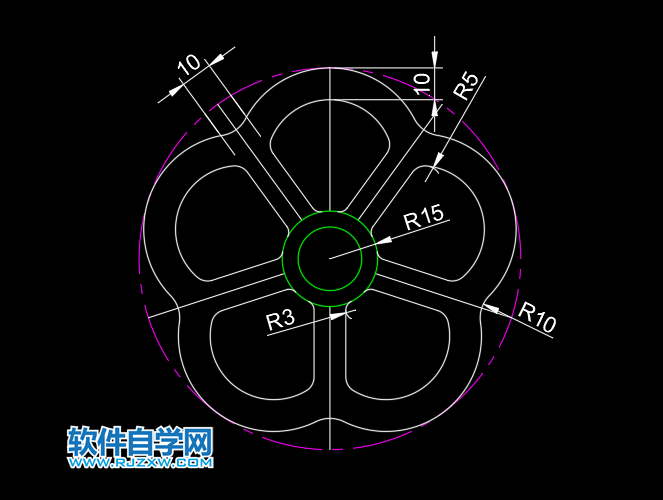

12、同樣的方法，倒直徑為3mm的圓角，效果如下：

以上就是CAD怎么畫五連花圓形的方法，希望大家喜歡，請繼續關注好吧啦網。
