您可能想從展開狀態設計鈑金零件。在此情況下，您生成鈑金零件，然后插入折疊零件的折彎線。 要從平板狀態生成鈑金零件：

1、打開一個新零件。 2、如圖所示生成一草圖。您不必標注零件尺寸。

3、通過單擊基體法蘭/薄片 Tool_Base_Flange_Tab_Sheet_Metal.gif 或插入 > 鈑金 > 基體法蘭。鈑金特征出現在 FeatureManager 設計樹中。 4、欲折彎鈑金零件，如圖所示在零件上繪制直線。

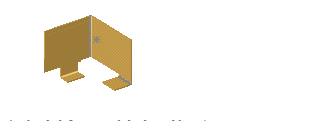

5、通過單擊繪制折彎 Tool_Sketched_Bend_Sheet_Metal.gif，或插入 > 鈑金 > 繪制的折彎。零件在所繪制的直線處折彎。
