挺簡單用SolidWorks畫扇葉的方法

瀏覽:113日期:2023-11-16 10:27:50
下面給大家介紹的是挺簡單用SolidWorks畫扇葉的方法,具體操作步驟如下: 建模過程

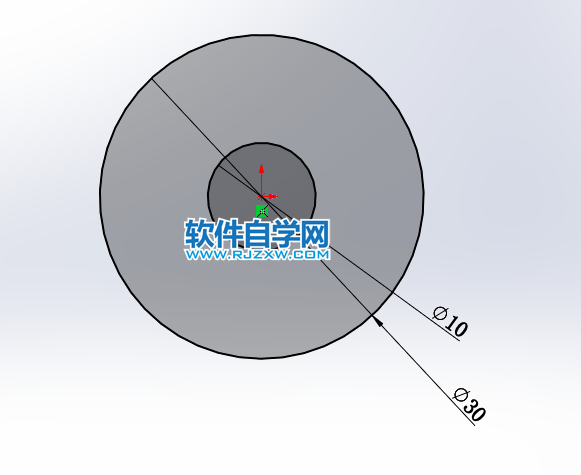

1.在【上視基準面】畫兩個圓。

挺簡單用SolidWorks畫扇葉的方法

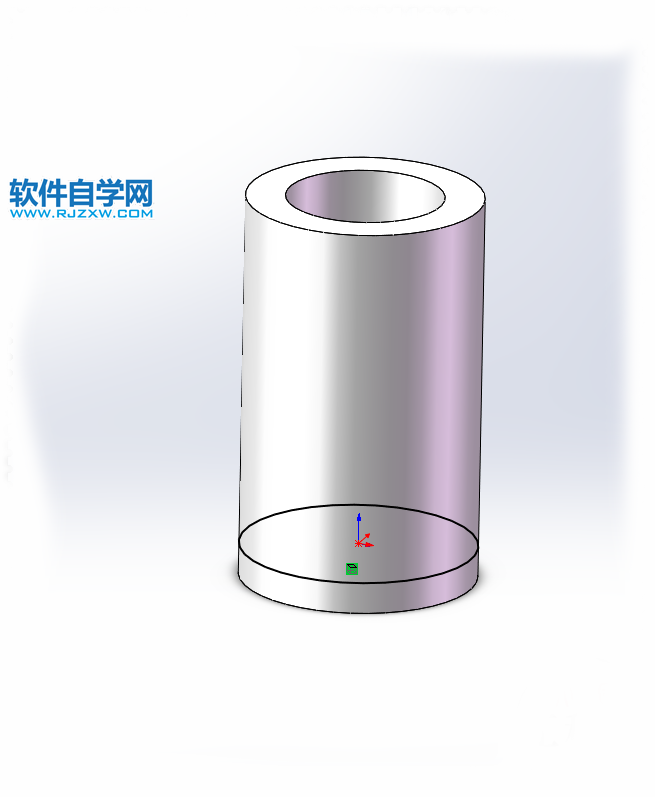

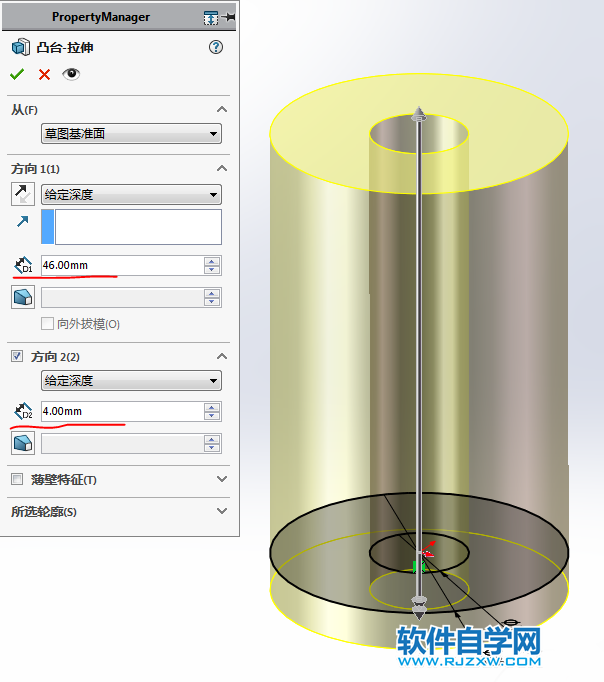

2.【拉伸凸臺】給定深度,方向一:46;方向二:4 。

挺簡單用SolidWorks畫扇葉的方法

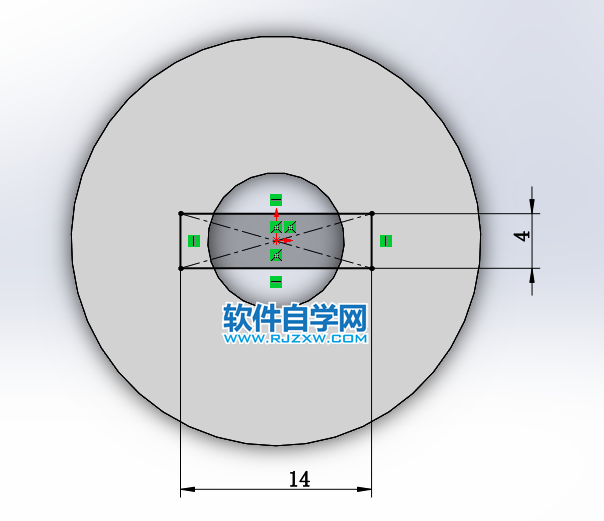

3.在【上視基準面】畫中心矩形。

挺簡單用SolidWorks畫扇葉的方法

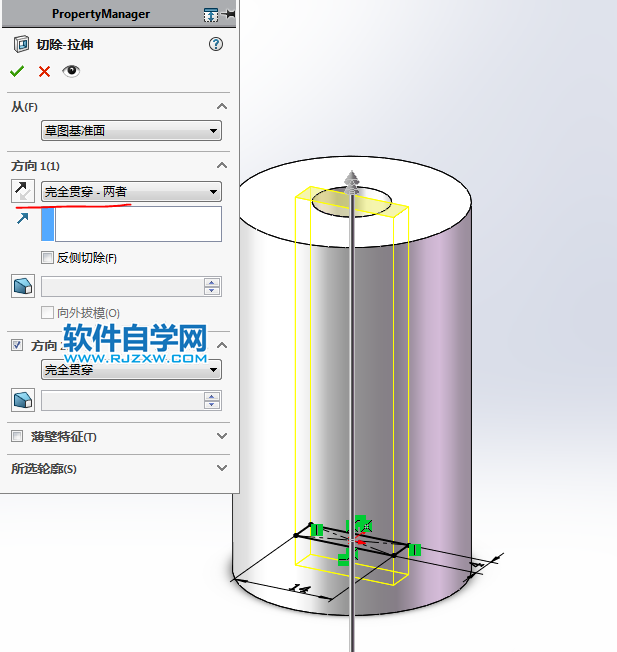

4.【拉伸切除】完全貫穿兩者。

挺簡單用SolidWorks畫扇葉的方法

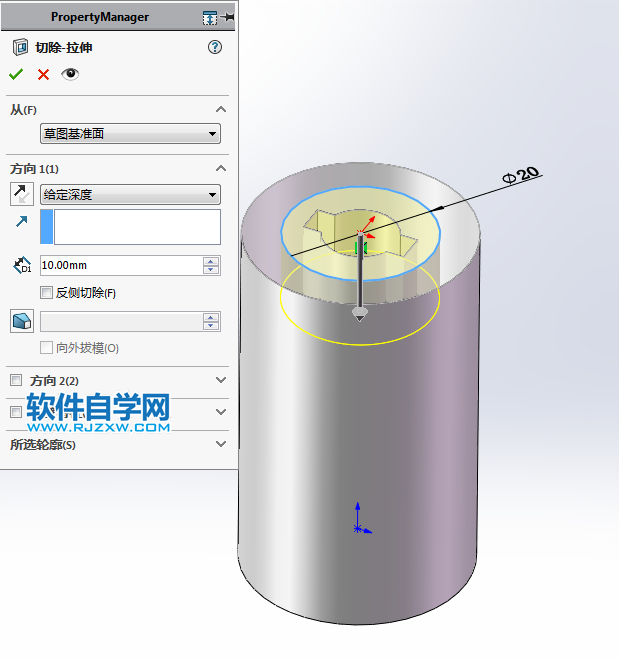

5.【拉伸切除】在頂面畫圓,直徑:20 ,給定深度:10 。

挺簡單用SolidWorks畫扇葉的方法

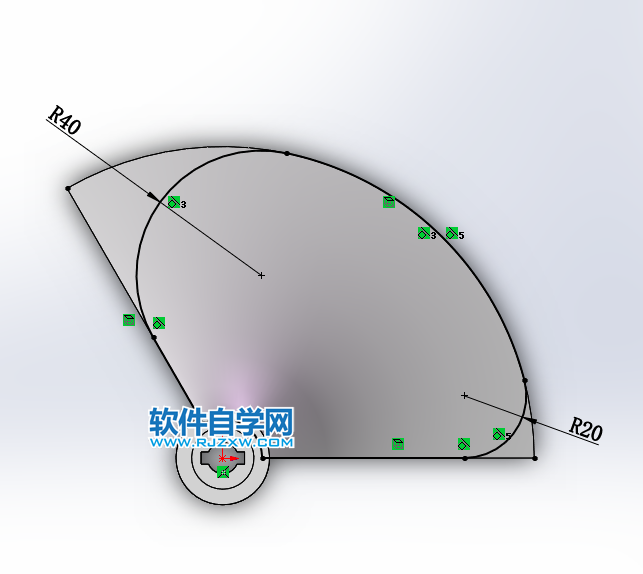

6.在【上視基準面】草繪,【轉換實體引用】邊線。

挺簡單用SolidWorks畫扇葉的方法

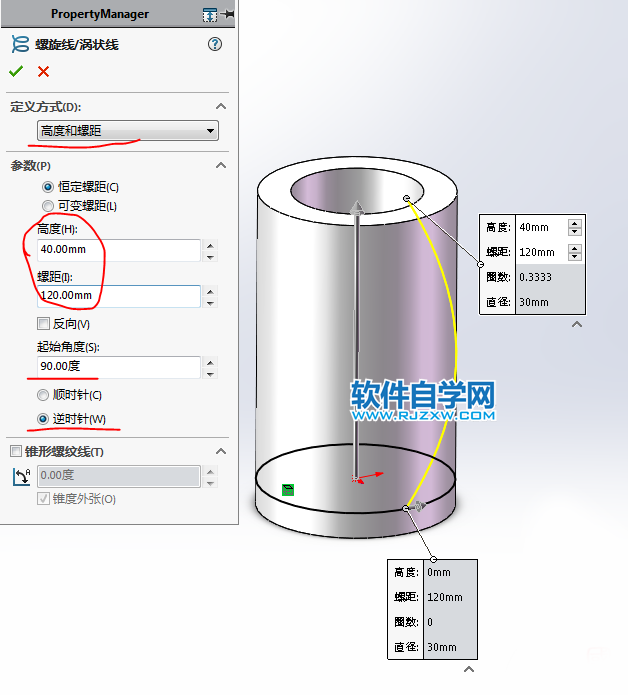

7.【螺旋線/渦狀線】高度和螺距——高度:40 ,螺距:120 ,起始角度:90度,逆時針。(用90度,螺旋線的起點剛好在前視基準面上)

挺簡單用SolidWorks畫扇葉的方法

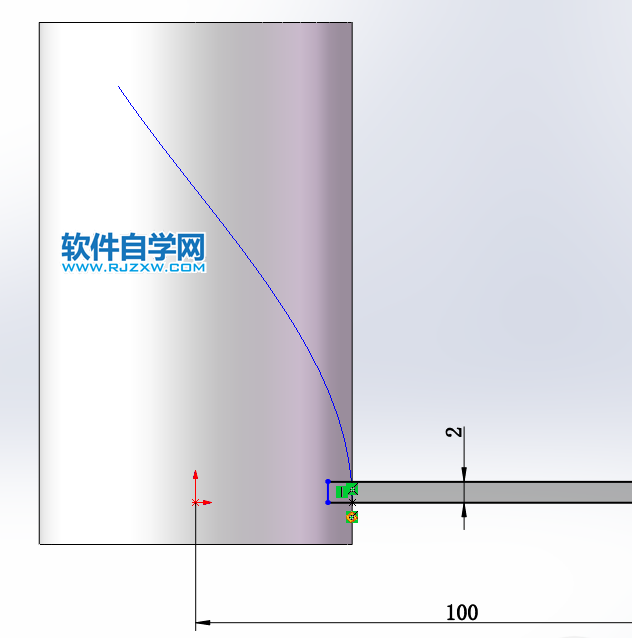

8.在【前視基準面】畫矩形 ,在矩形上畫個點 ,與螺旋線穿透 。

挺簡單用SolidWorks畫扇葉的方法

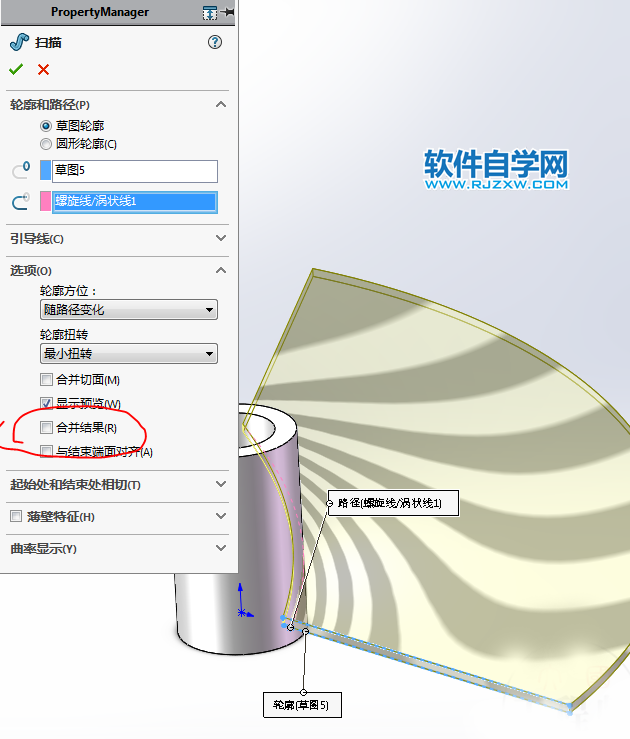

9.【掃描】去掉:合并結果。

挺簡單用SolidWorks畫扇葉的方法

10.在【上視基準面】草繪,【轉換實體引用】邊線,添加圓角 。

挺簡單用SolidWorks畫扇葉的方法

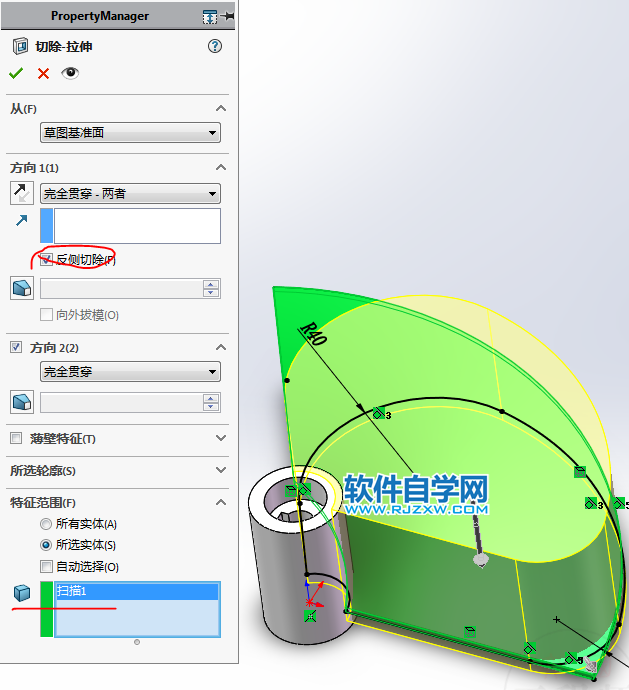

11.【拉伸切除】完全貫穿,反側切除 ,特征范圍:只選扇葉 。

挺簡單用SolidWorks畫扇葉的方法

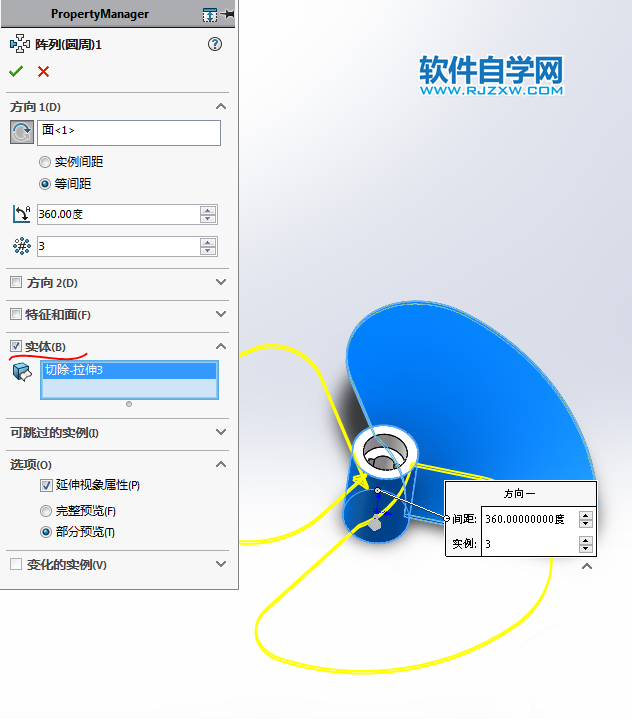

12.【圓周陣列】實體,方向:圓柱面,數量:3個 。

挺簡單用SolidWorks畫扇葉的方法

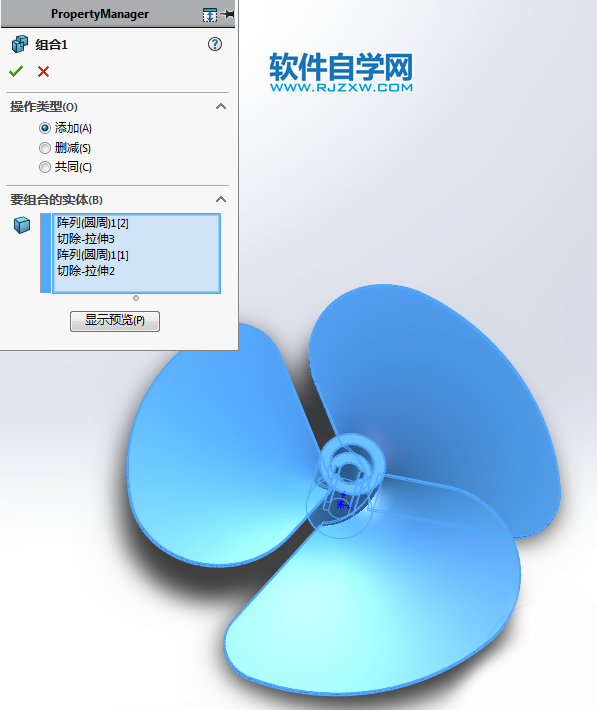

13.【組合】。

挺簡單用SolidWorks畫扇葉的方法

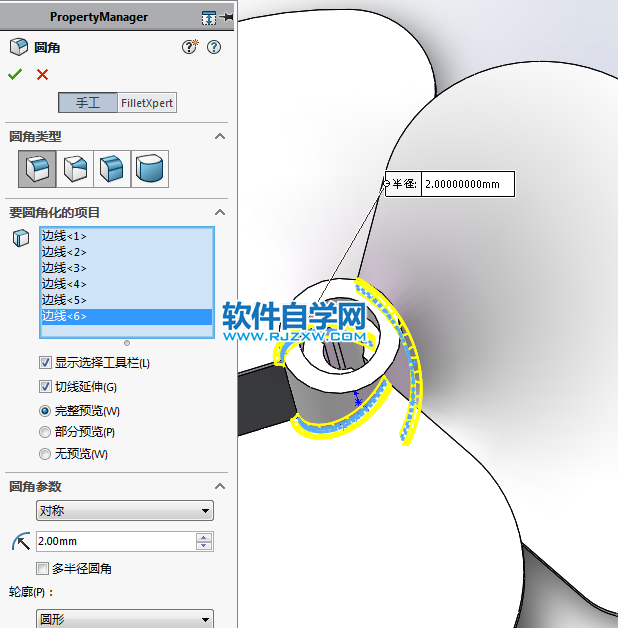

14.【圓角】半徑:2 。

挺簡單用SolidWorks畫扇葉的方法

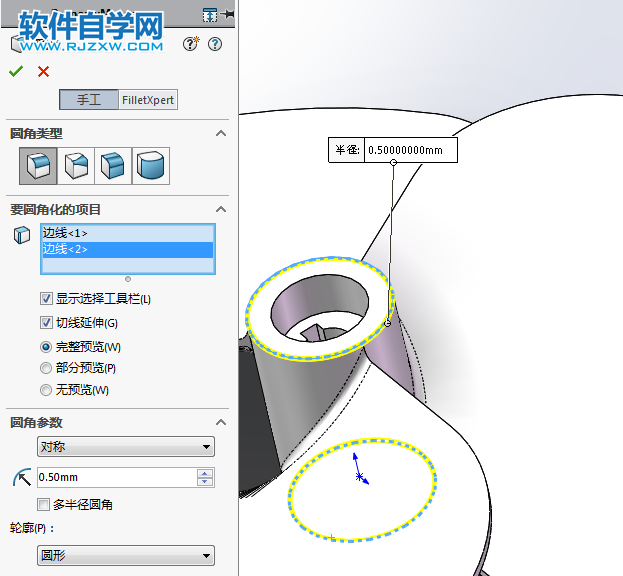

15.【圓角】半徑:0.5 。

挺簡單用SolidWorks畫扇葉的方法

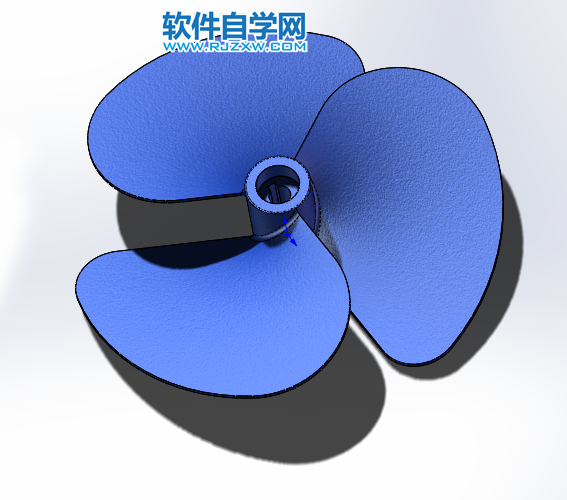

16.完成。

挺簡單用SolidWorks畫扇葉的方法以上就是挺簡單用SolidWorks畫扇葉的方法,希望大家喜歡,請繼續關注好吧啦網。
