使用新建截面命令可按需創建盡可能多的橫截面視圖。

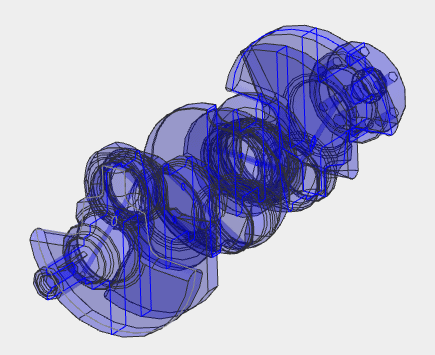

使用視圖截面可檢查或歸檔復雜部件的內部，或查看裝配部件之間是如何交互的。

您可以：

執行大多數實體剖切功能，例如使用手柄和屏顯輸入框（不使用多個對話框）在圖形窗口內直接進行線性和角度定位。使用一個、兩個或六個平面來對模型或裝配進行剖切。

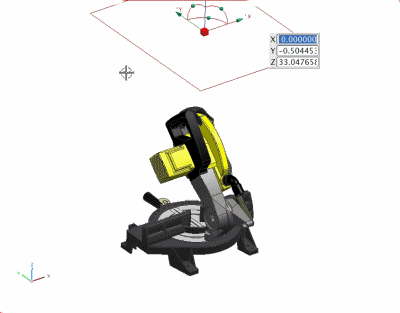

通過拖動、移動和旋轉剖切手柄來輕松操控截面。

注釋

您不能通過拖動操控器的原點來移動查看剖切平面。

抽取截面曲線的副本用于文檔。添加?xùn)鸥褚詤f(xié)助判斷截面尺寸。

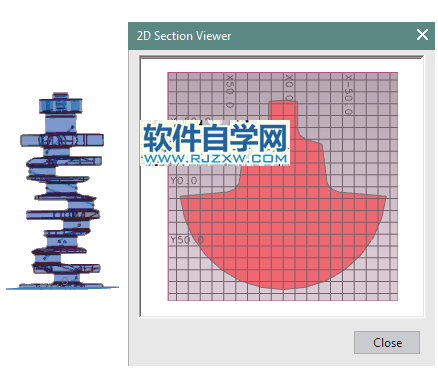

在 2D 查看窗口中顯示工作截面。

使用裝配導航器可通過顯示截面的曲線來預覽一個或多個截面。

可以靈活地更改截?cái)嗝婧透缮娴念伾ｏ@示干涉顏色選項顯示和相交對象的任何干涉。截?cái)嗝骖伾x項可以和單個平面及多個平面一起使用。

使用新建截面命令創建的橫截面視圖在裝配導航器主面板的截面文件夾中列出。

截面 截面 1 截面 2 截面 3 截面 4（工作截面）

該工作截面是可以剪切和取消剪切的截面。

位于何處？

應用模塊

基本環境，建模，加工

命令查找器

新建截面

裝配導航器

右鍵單擊截面→新建截面
