下面給介紹是solidworks怎么繪制軸承底坐零件的方法，具體操作步驟如下：

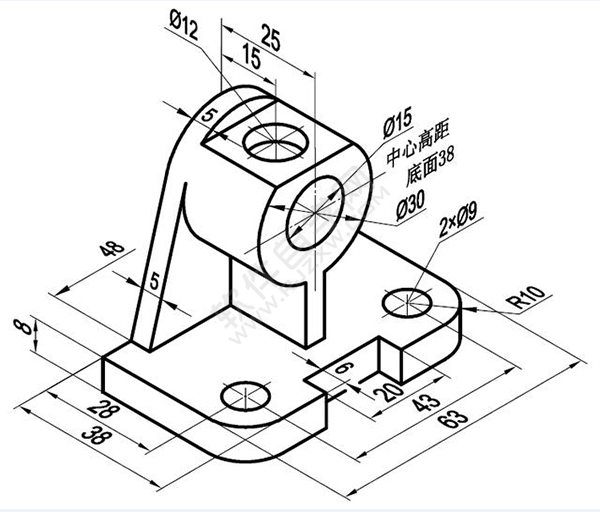

新手們我們一起來看看下面圖吧，還有相關的尺寸哦！

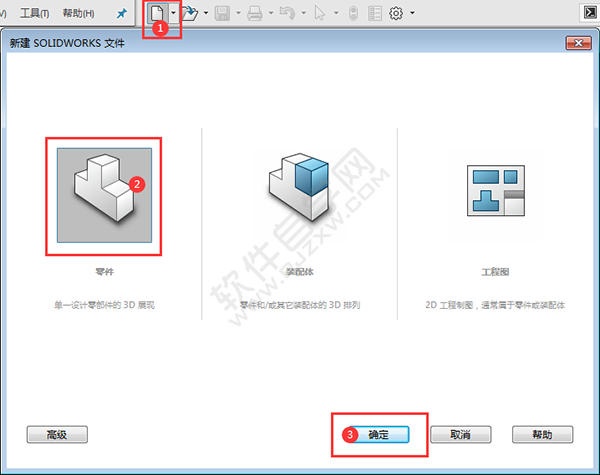

第1步、打開solidworks軟件，點擊新建圖標，點擊零件圖標，點擊確定。

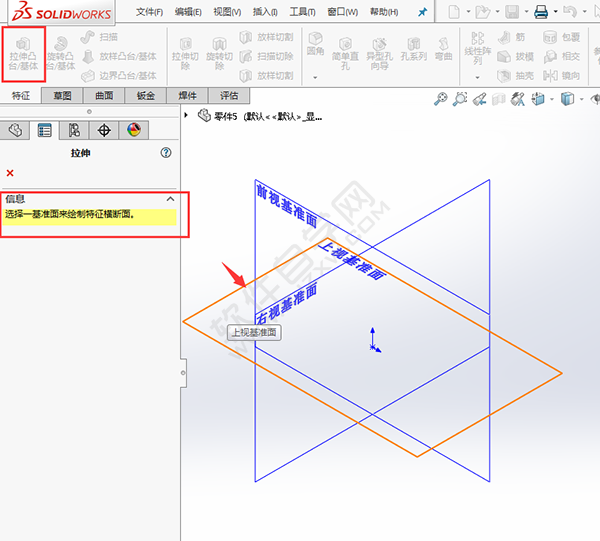

第2步、點擊拉伸凸臺基體工具，點擊上視基準面，效果如下：

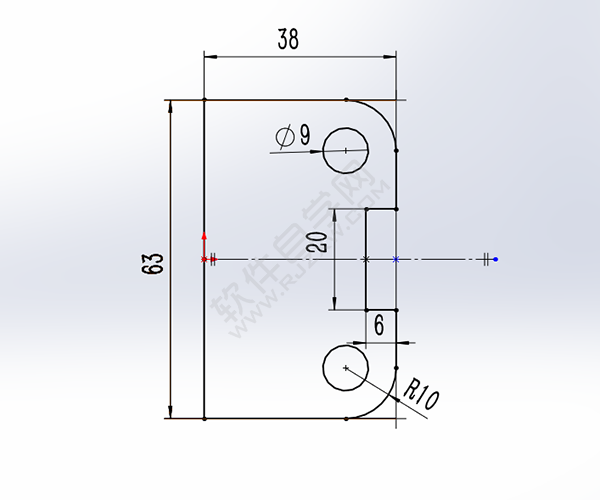

第3步、然后在上視基準面上，繪制下面對稱的草圖出來。效果如下：

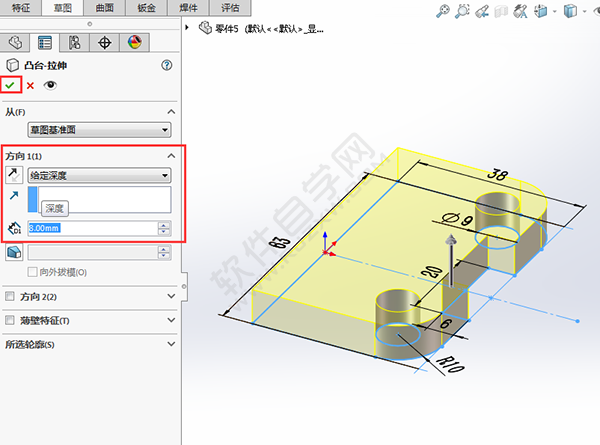

第4步、然后退出草圖，凸臺拉伸設置，方向給定深度為8mm，點擊確定。

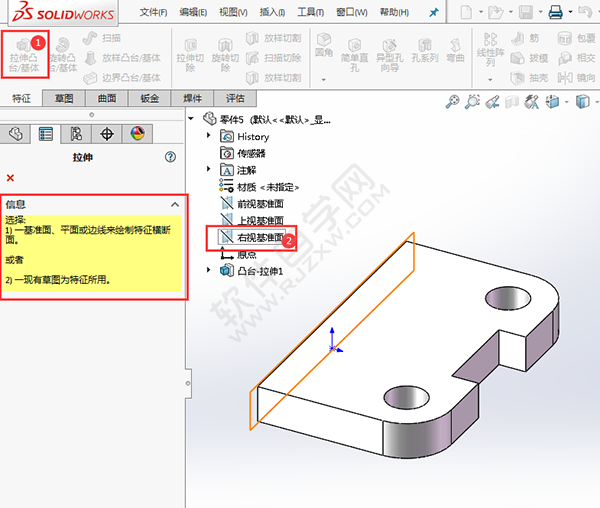

第5步、點擊拉伸凸臺基體工具，點擊右視基準面，效果如下：

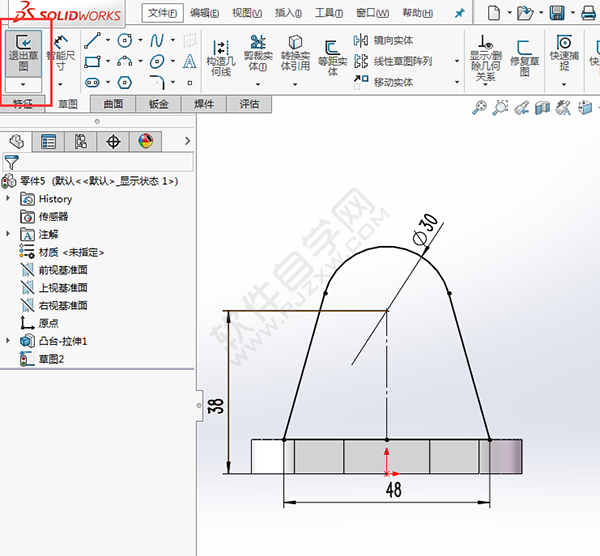

第6步、然后在右視基準面上，繪制下面的草圖出來。效果如下：

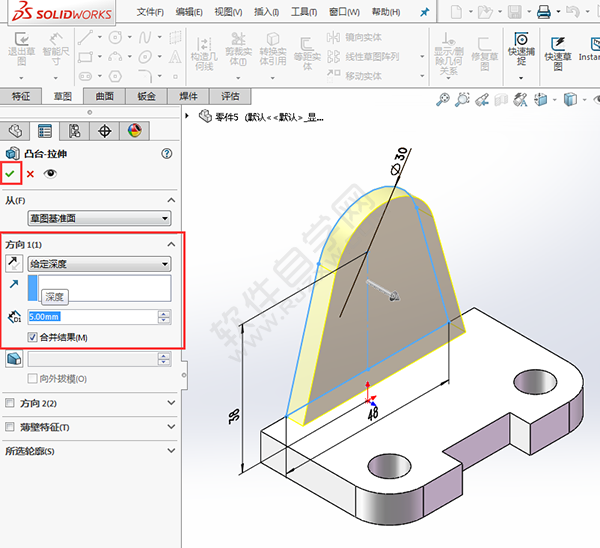

第7步、然后退出草圖，凸臺拉伸設置方向給定深度為5mm，點擊確定。

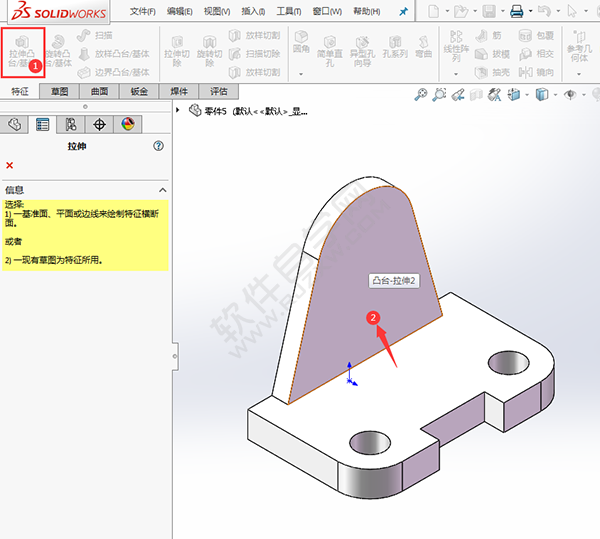

第8步、點擊拉伸凸臺基體工具，點擊實體的基準面，效果如下：

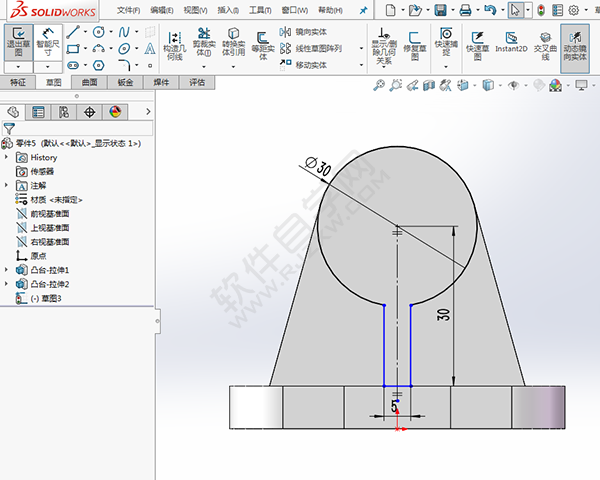

第9步、然后在實體基準面上，繪制下面的草圖出來。效果如下：

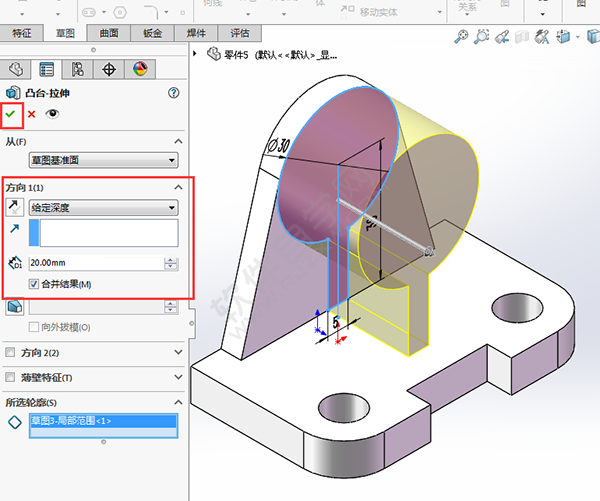

第10步、然后退出草圖，凸臺拉伸設置方向給定深度為20mm，點擊確定。

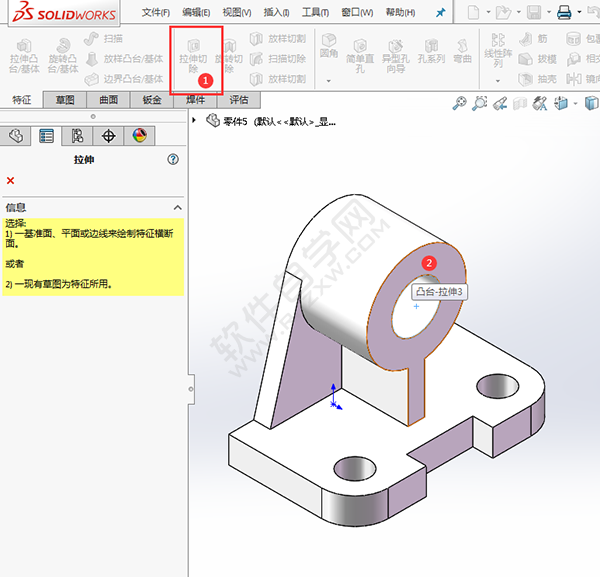

第11步、點擊拉伸切除工具，點擊實體的基準面，效果如下：

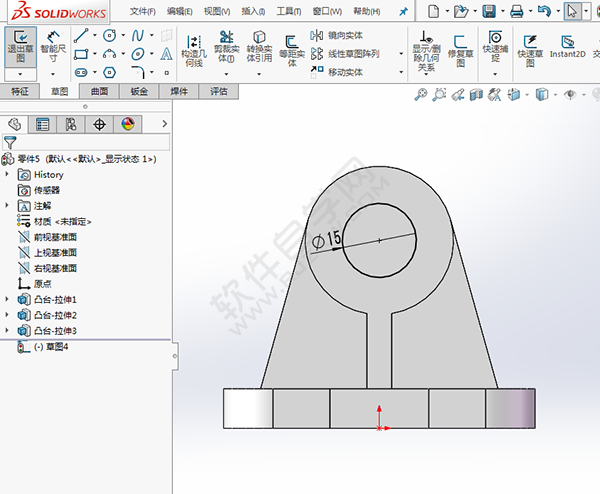

第12步、然后在實體基準面上，繪制下面的直徑為15的圓出來。效果如下：

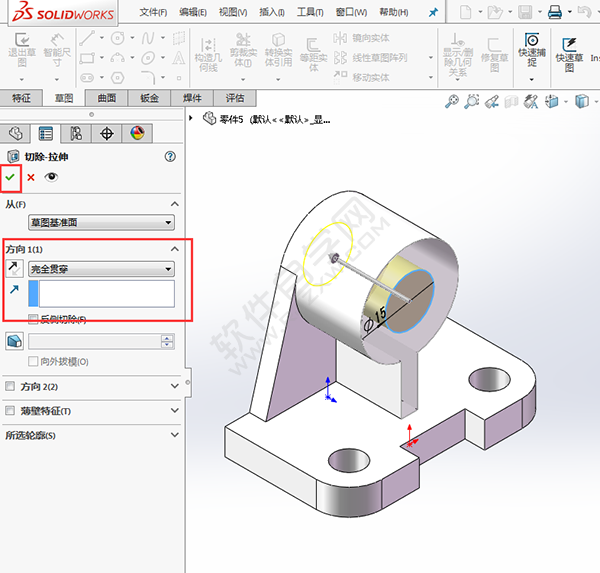

第13步、然后退出草圖，切除拉伸設置方向?yàn)橥耆灤c(diǎn)擊確定。

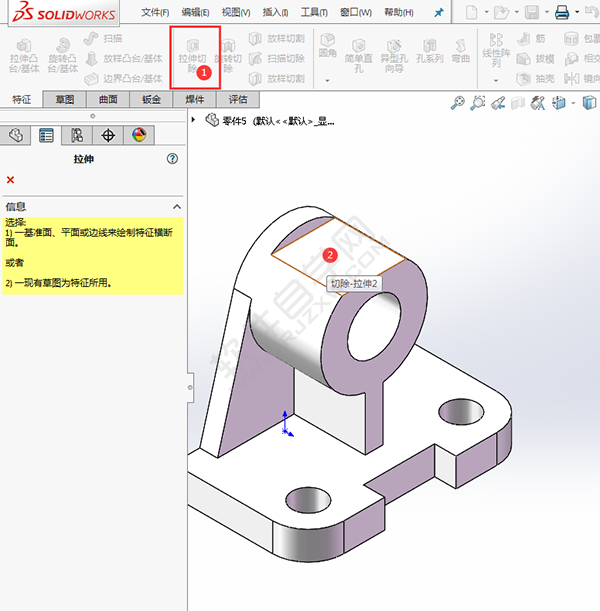

第14步、點擊拉伸切除工具，點擊實體的基準面，效果如下：

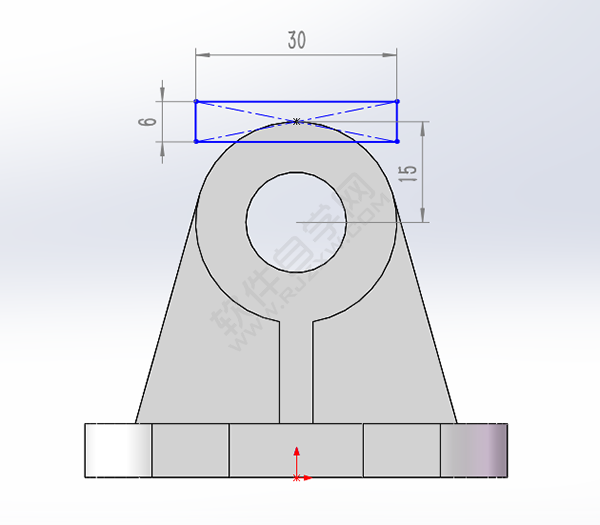

第15步、然后在實體基準面上，繪制下面的矩形出來。效果如下：

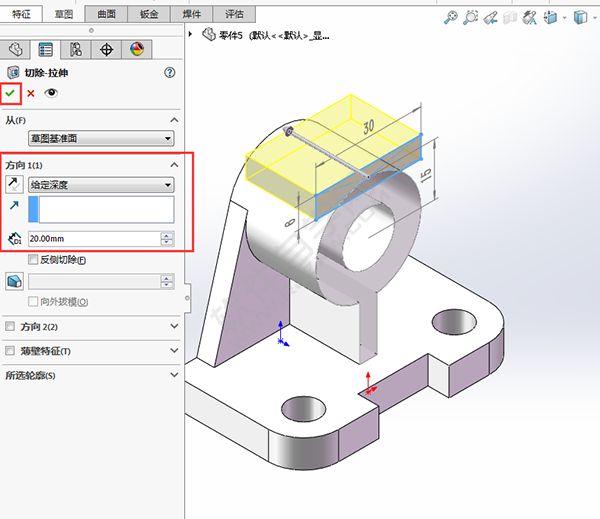

第16步、然后退出草圖，切除拉伸設置方向?yàn)榻o定深度為20mm，點擊確定。

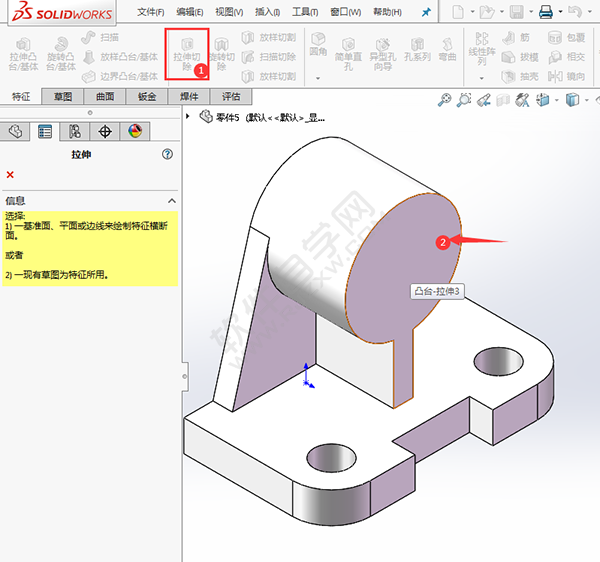

第17步、點擊拉伸切除工具，點擊實體的基準面，效果如下：

第18步、然后在實體基準面上，繪制下面的直徑為12的圓出來。效果如下：

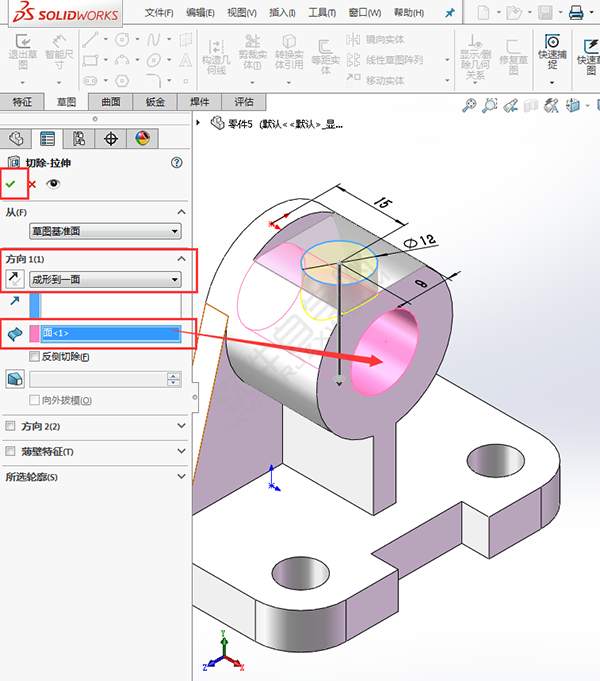

第19步、然后退出草圖，切除拉伸設置方向?yàn)槌尚蔚揭幻妫x擇內圓面，點擊確定。

這樣零件就繪制好了。
