下面給大家介紹的是怎么用solidworks畫支架的方法與步驟，具體操作步驟如下：

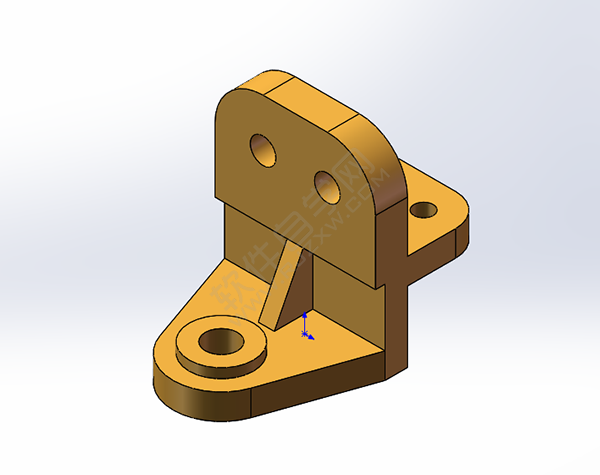

支架的效果圖與尺寸。

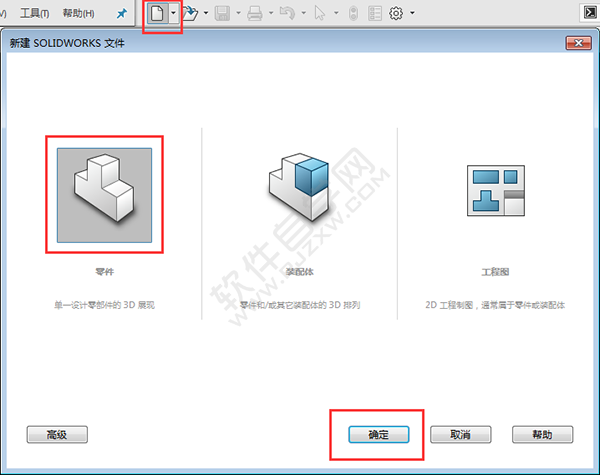

1、打開SW軟件，點擊新建圖標，點擊零件，點擊確定。

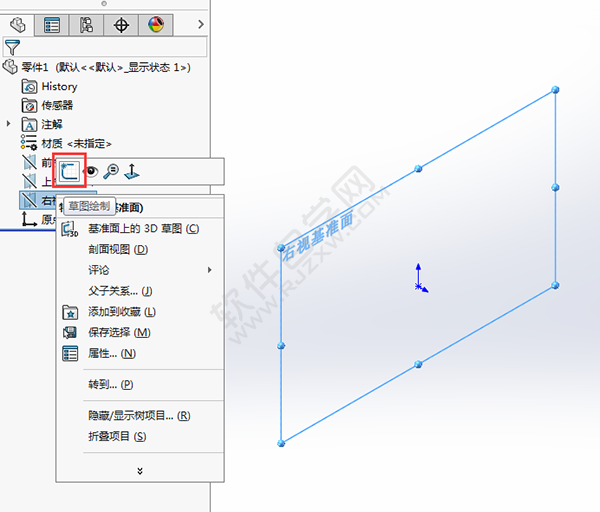

2、右擊右視基準面，效果如下：

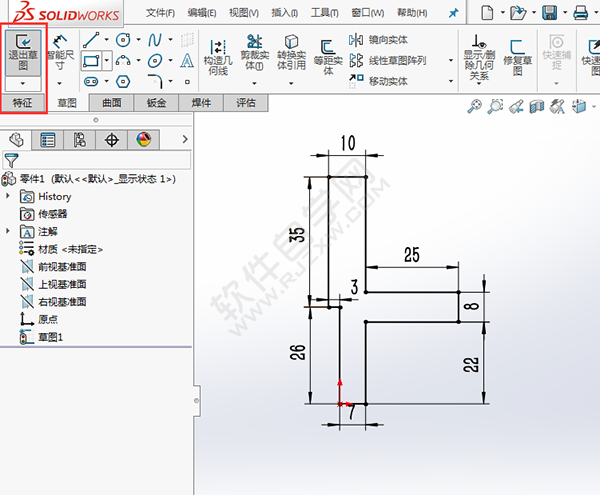

3、繪制下面的草圖出來，尺寸標好，點擊退出草圖。

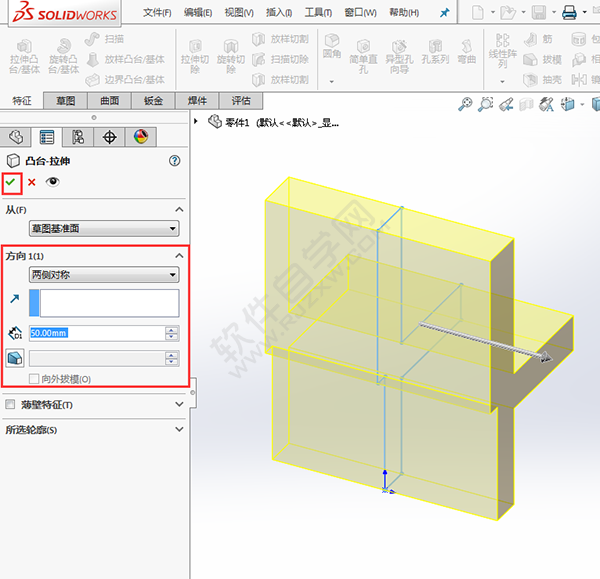

4、設置兩側對稱拉伸，設置參數為50mm。點擊確定。

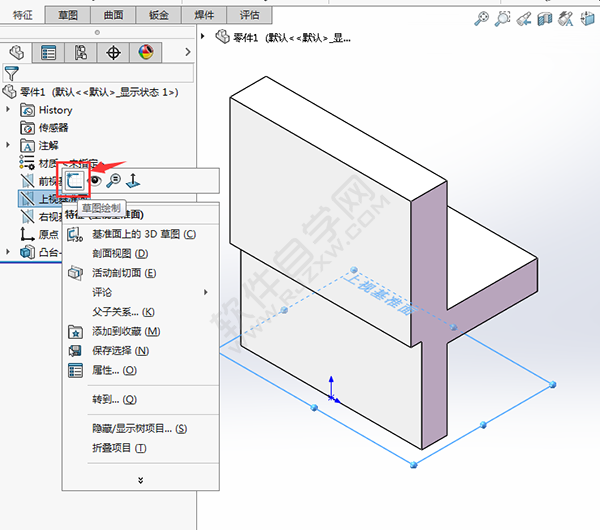

5、右擊上視基準面，點擊草圖繪制。

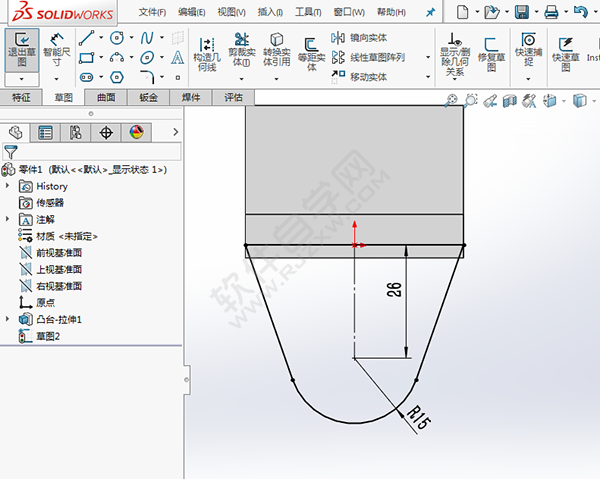

6、繪制下面的草圖平面出來，點擊退出草圖。

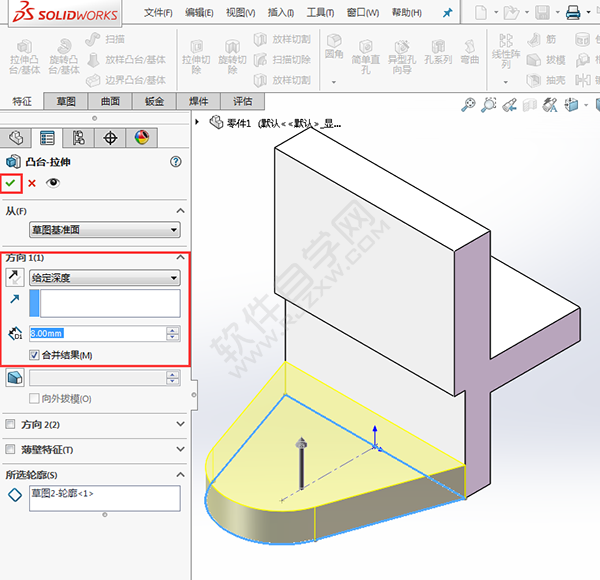

7、設置給定深度為8mm的拉伸凸臺。點擊確定。

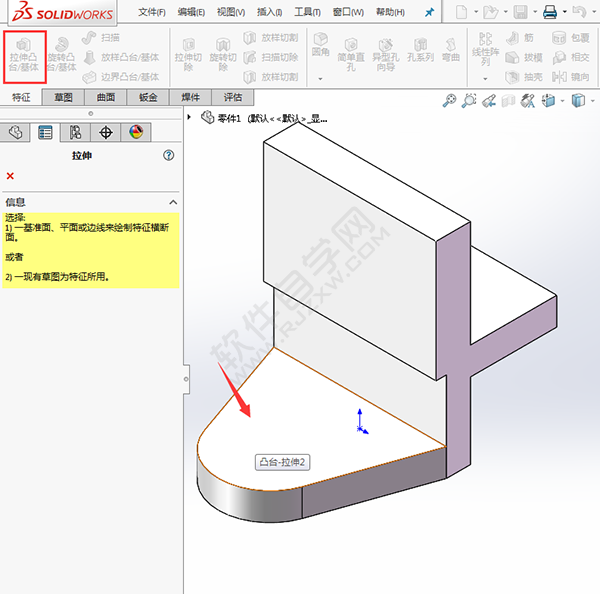

8、再一次，點擊拉伸凸臺，選擇凸臺-拉伸2的實體面。效果如下：

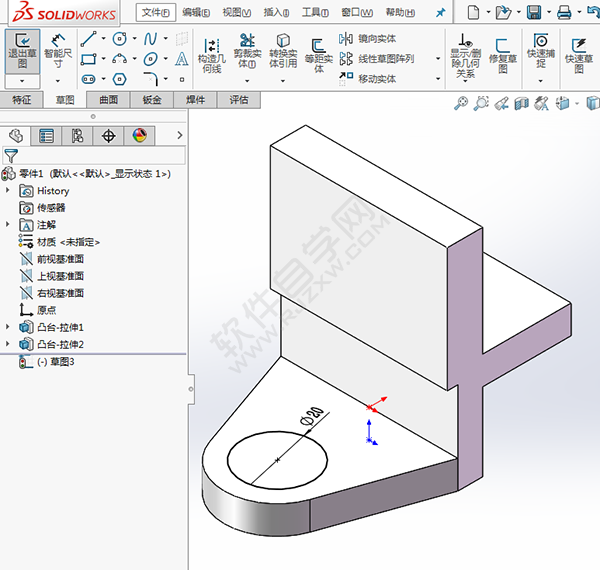

9、繪制一下草圖直徑為20mm的圓，效果如下：

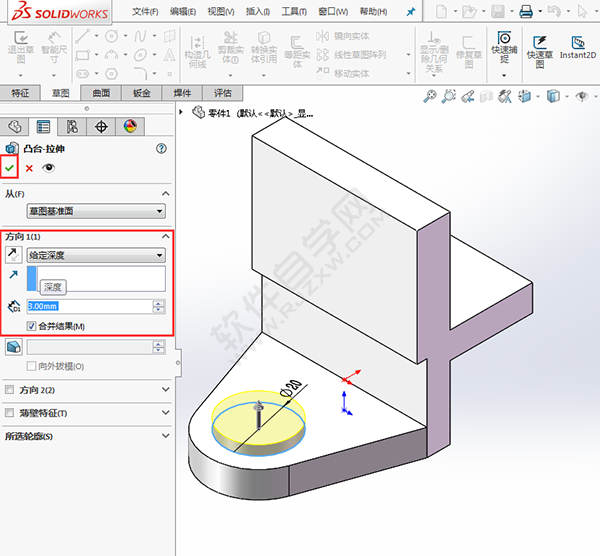

10、同樣的拉伸設置為3mm，點擊確定。

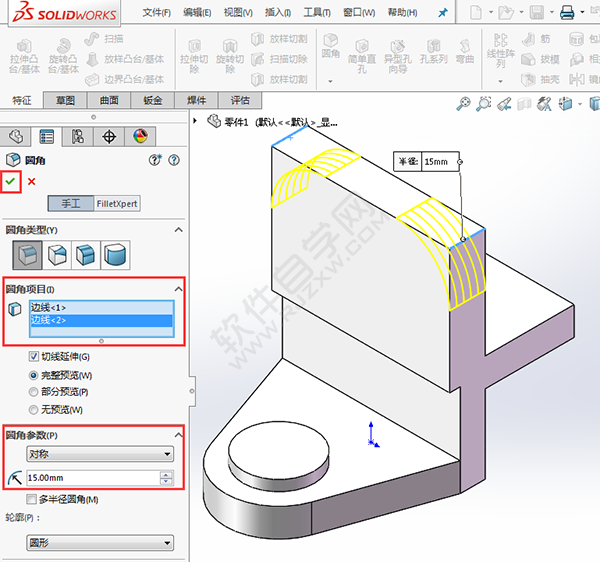

11、然后點擊倒圓角，選擇邊線，對稱半徑為15mm，點擊確定。

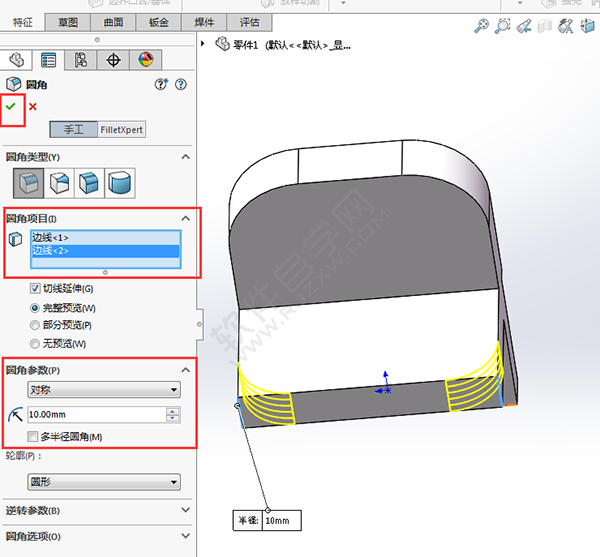

12、同樣的方法，進么倒圓角為10mm給另兩條邊倒圓角。

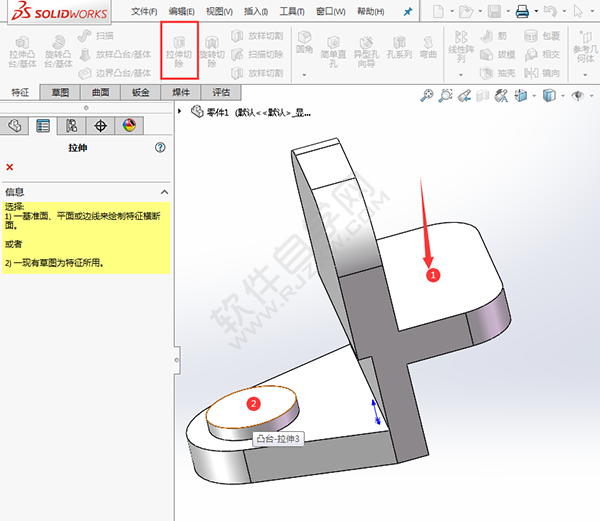

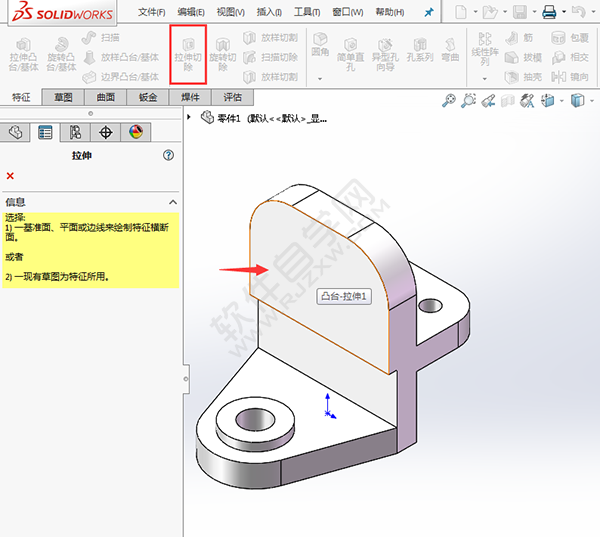

13、點擊拉伸切除工具，選擇實體表，效果如下：

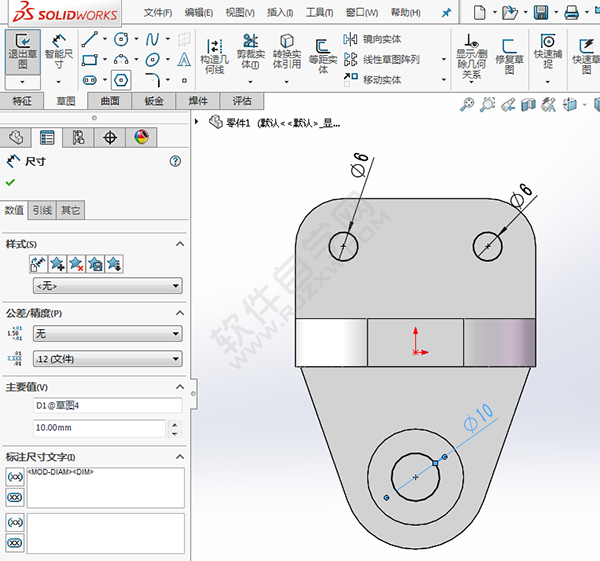

14、然后繪制下面的草圖出來，效果如下：

15、然后設置完全貫穿兩側就好了，效果如下：

16、同樣的方法，選擇實體表面，

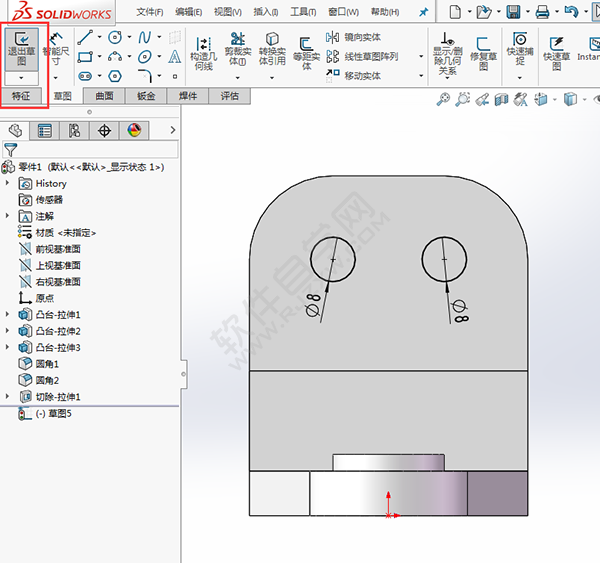

17、還是一樣，繪制二個圓，直徑為8mm，效果如下：

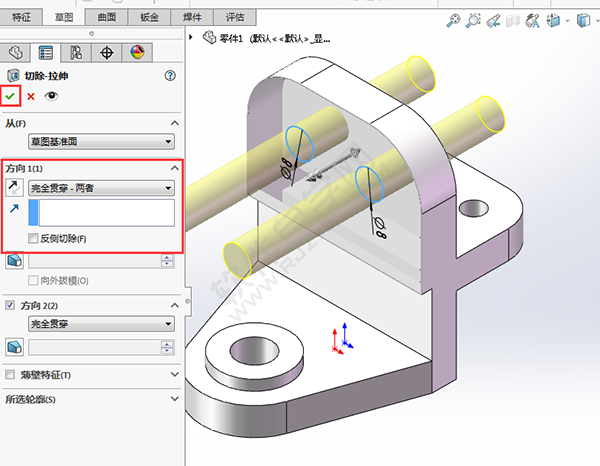

18、然后設置完全貫穿兩側，效果如下：

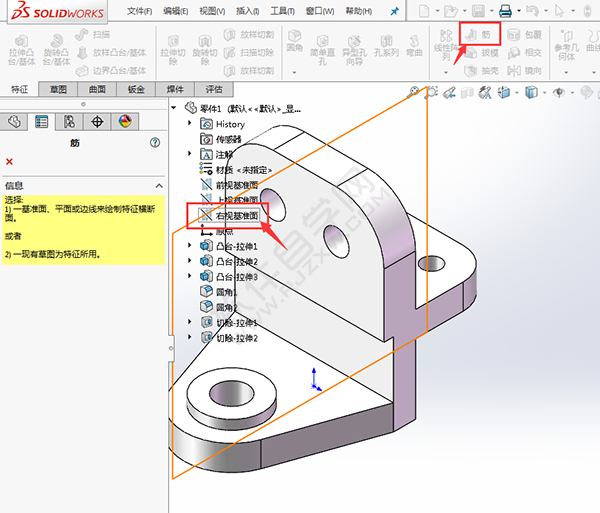

19、點擊筋工具，點擊右視基準面。效果如下：

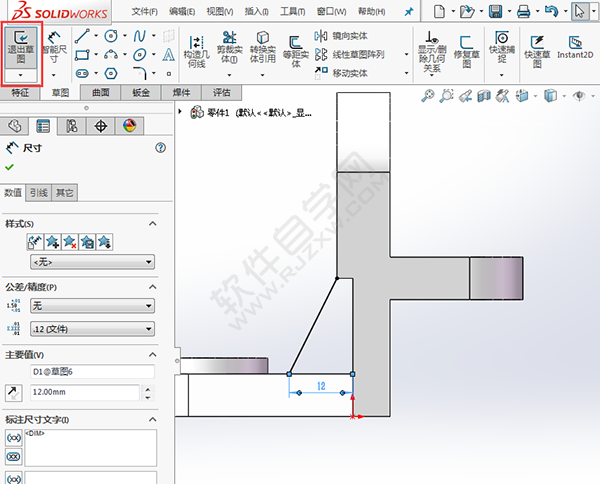

20、然后繪制一條斜線，效果如下：

21、然后設置筋的參數，效果如下：

22、這樣支架零件就繪制好了。

以上就是怎么用solidworks畫支架，希望大家喜歡，請繼續關注好吧啦網。
