下面給大家介紹的是solidworks使用拉伸凸臺、筋、拉伸切除繪零件圖的方法與步驟，喜歡的朋友可以一起來關注好吧啦網學習更多的solidworks教程。

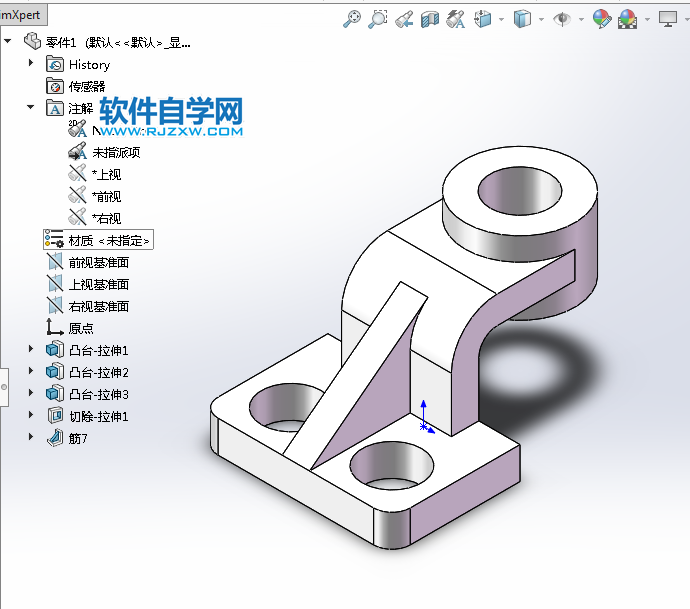

使用拉伸凸臺、筋、拉伸切除等功能繪制的零件，效果如下：

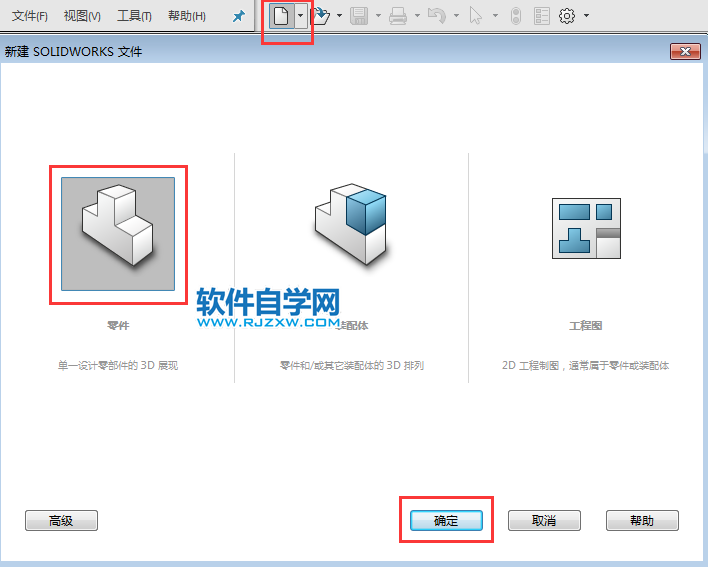

1、打開solidworks2016軟件，點擊新建圖標，點擊零件。點擊確定。

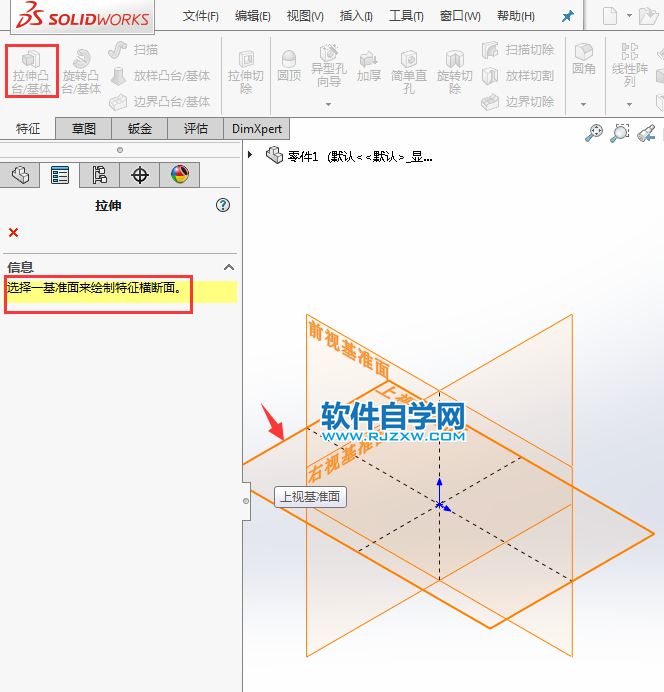

2、點擊凸臺拉伸，選擇要繪制的基準面，選上視基準面。

3、然后繪制下面的尺寸草圖出來。效果如下：

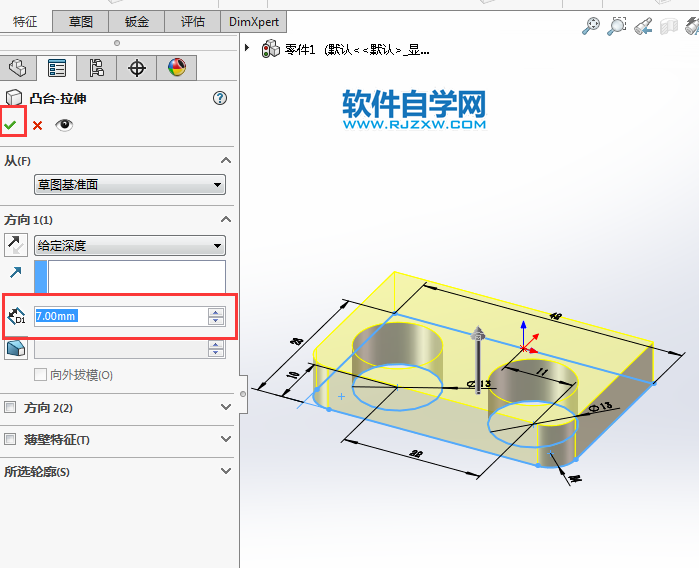

4、然后退出草圖，轉入凸臺-拉伸設置，厚為7mm。

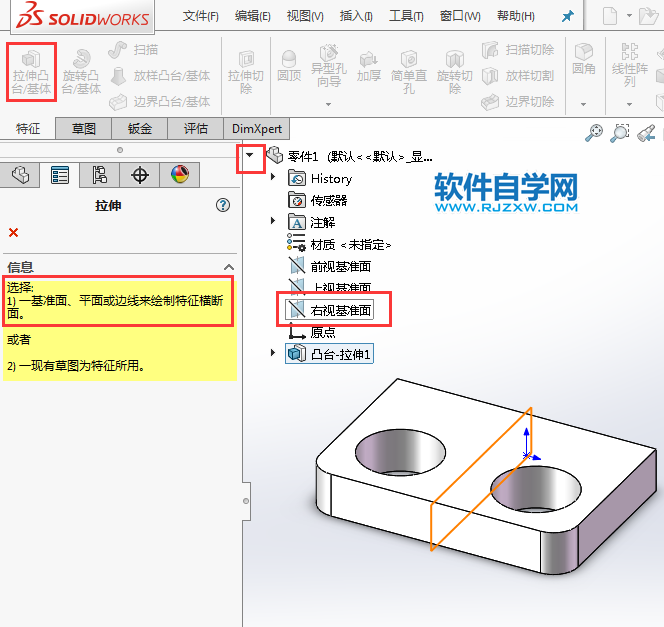

5、再一次點擊凸臺拉伸設置，選擇基準面為右視基準面。效果如下：

以上就是solidworks使用拉伸凸臺、筋、拉伸切除繪零件圖，希望大家喜歡，請繼續關注好吧啦網。
