下面給大家介紹的是solidworks利用掃描輕松做管道的方法與步驟，喜歡的朋友可以一起來關注好吧啦網學習更多的solidworks教程。

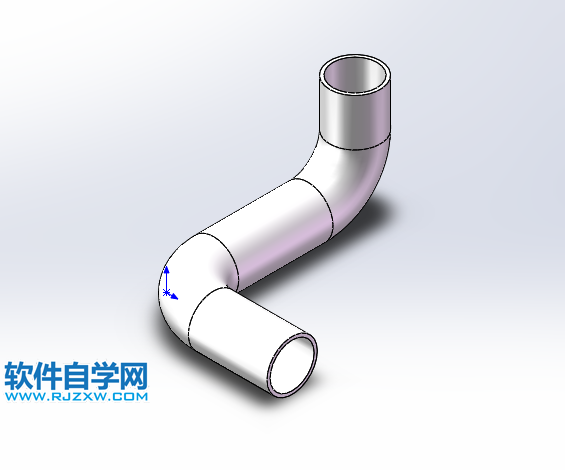

管道效果圖：

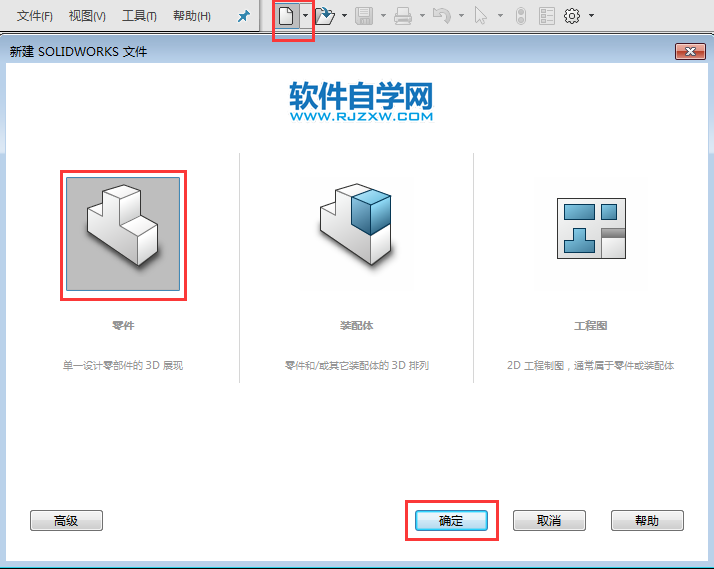

1、打開solidworks軟件，點擊新建，點擊零件，點擊確定。

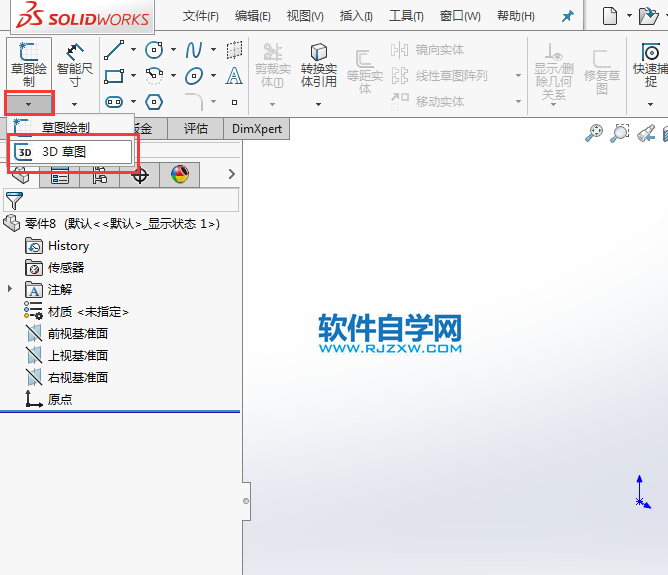

2、點擊草圖繪制里面的3D草圖，

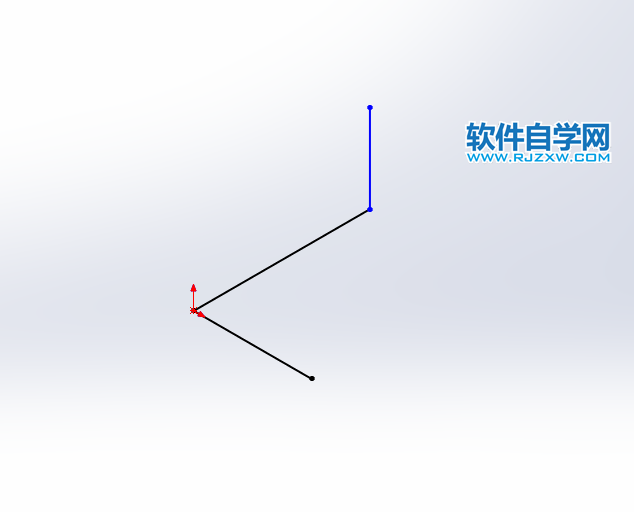

3、然后使用直線工具，繪制X,Y,Z方向三條直線出來，X為40mm，Y為60mm，Z為30mm。

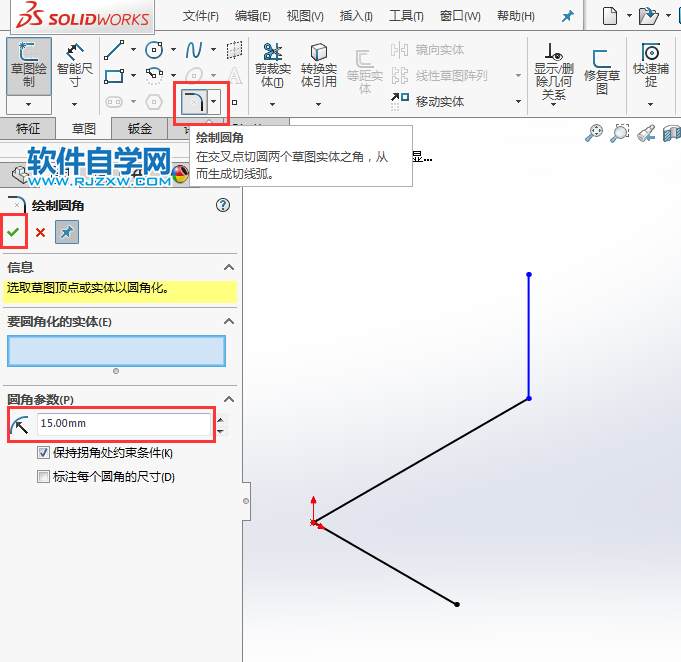

4、然后使用倒圓角處理，圓角參數為15mm。

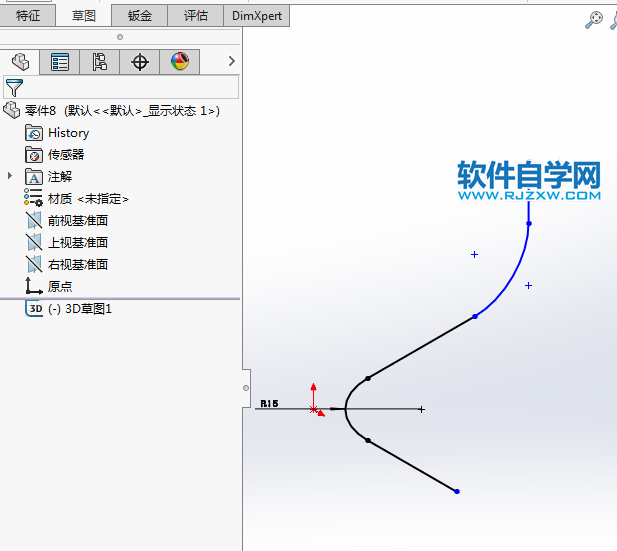

5、然后給三條直線進行倒圓角處理，效果如下：

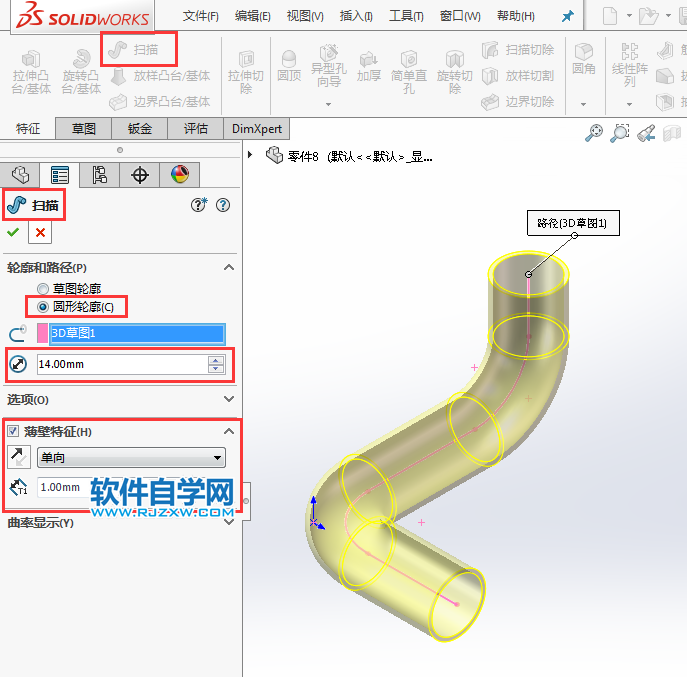

6、繪制好后，退出草圖，點擊特征里面的掃描。選中草圖，選圓心輪廓，路徑選草圖，半徑設置為14mm，薄壁特征單向，距離設置:1mm。

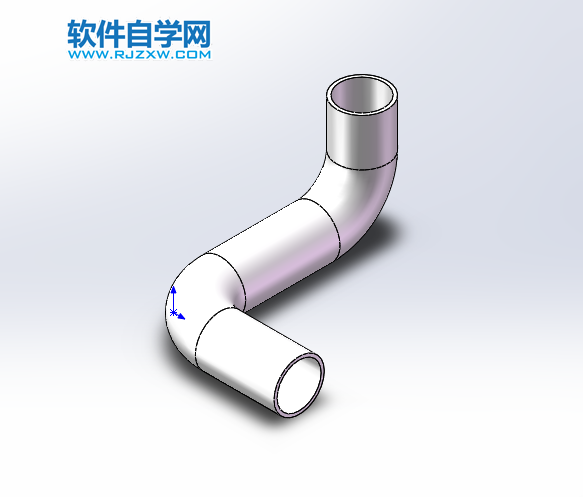

7、管道效果就出來了。

以上就是solidworks利用掃描輕松做管道，希望大家喜歡，請繼續關注好吧啦網。
