下面給大家介紹的是SolidWorks曲面填充和加厚縫合畫管道教程，希望能幫助到大家學習曲面填充的方法。

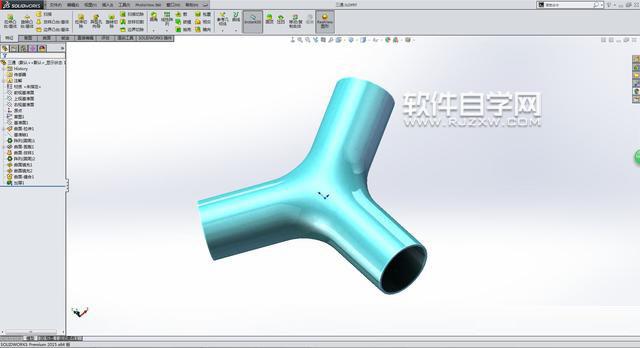

第1步、先看看SolidWorks畫好的管道。

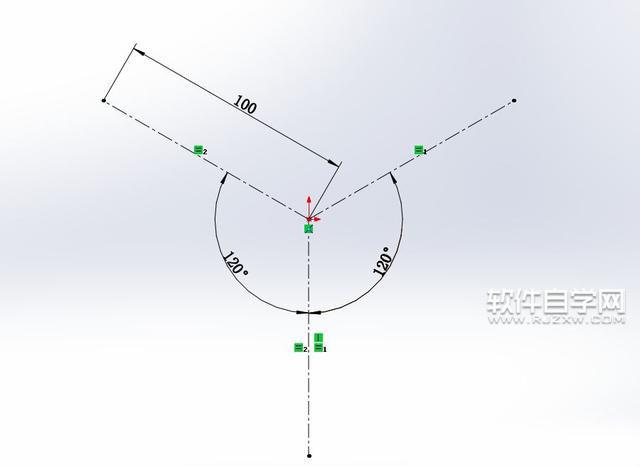

第2步、打開SW軟件，進入前視基準面。草繪下面圖紙尺寸。

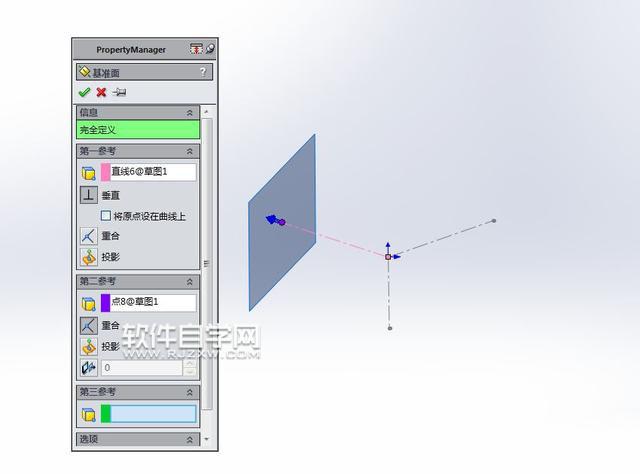

第3步、然后設置基準面，建立基準面。第一參考：選一條中心線； 第二參考：中心線的端點 。

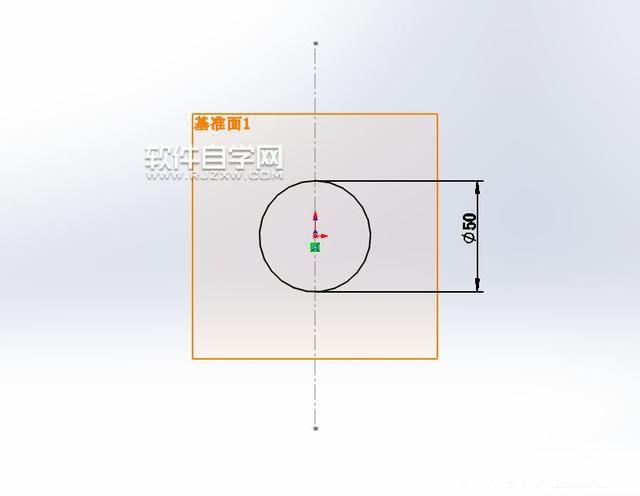

第4步、在基準面1上草繪一個圓，直徑50mm。

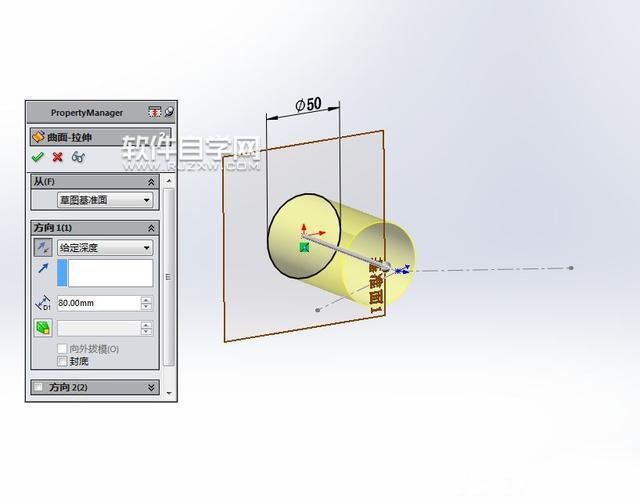

第5步、拉伸曲面，深度80mm。反向。隱藏基準面1mm。

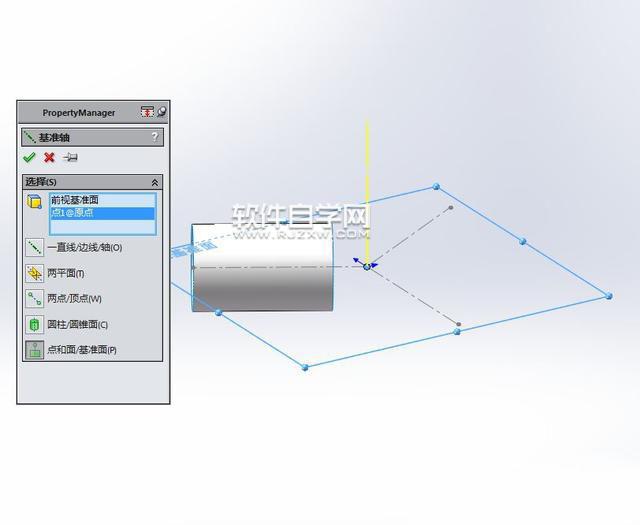

第6步、建立基準軸。點前視基準面和原點 。

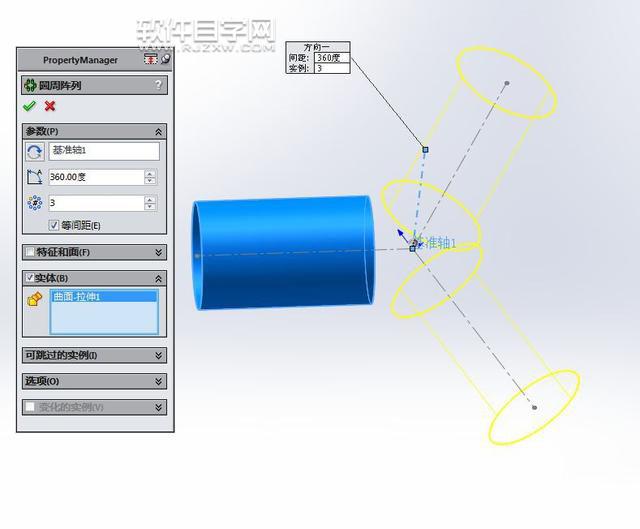

第7步、然后進入圓周陣列設置。基準軸1，陣列3個實體 。

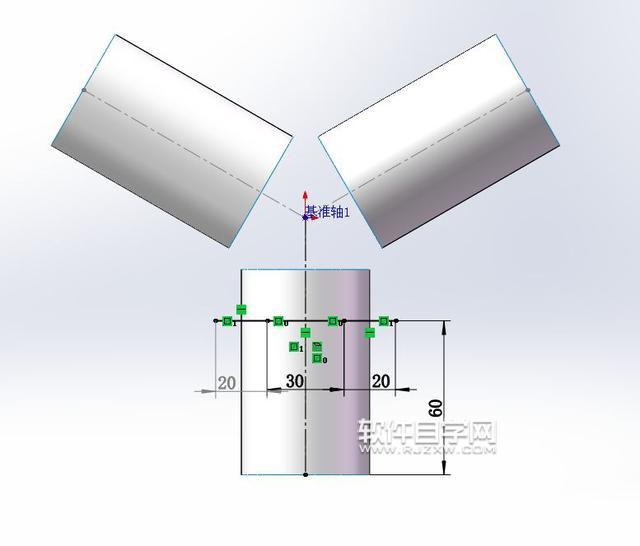

第8步、進入前視基準面。草繪3條線段。如下圖：

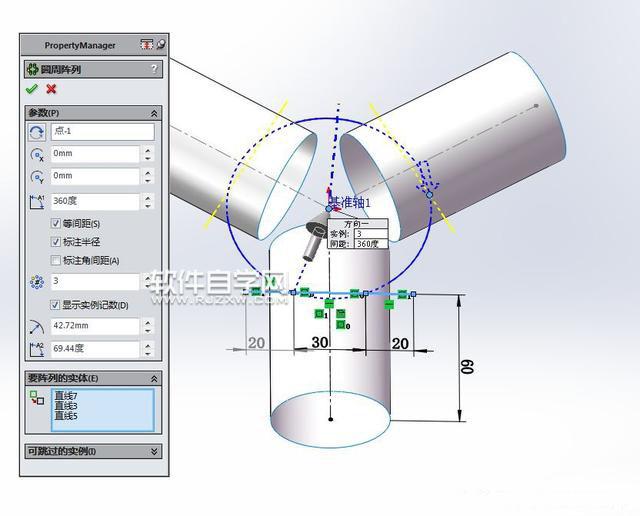

第9步、圓周陣列設置。 原點，3個，直線。

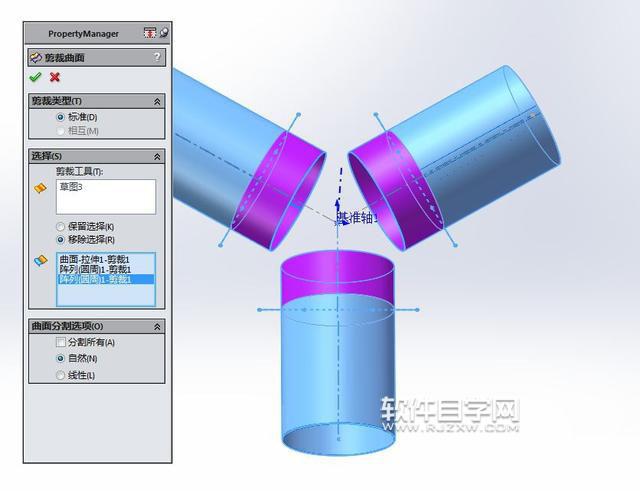

第10步、然后進入裁剪曲面設置。

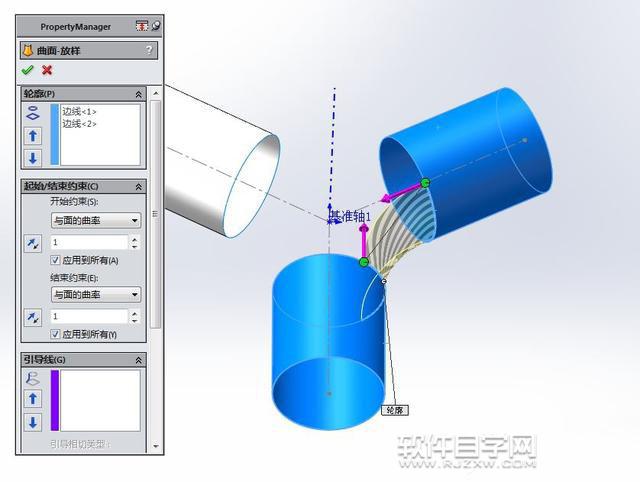

第11步、然后設置曲面放樣。開始約束，結束約束：與面的曲率。

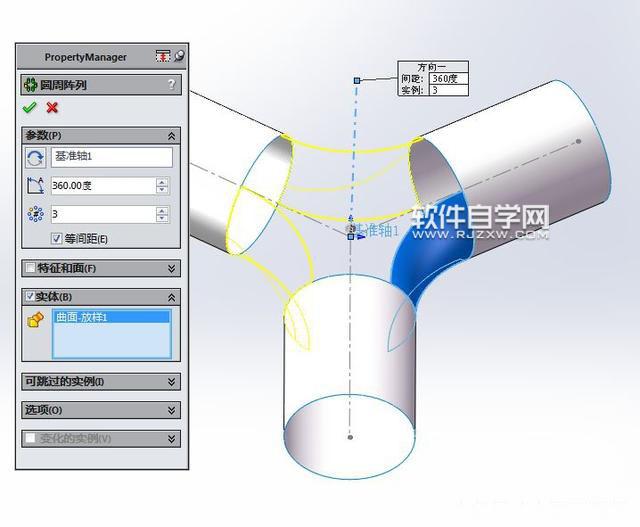

第12步、然后再設置圓周陣列。

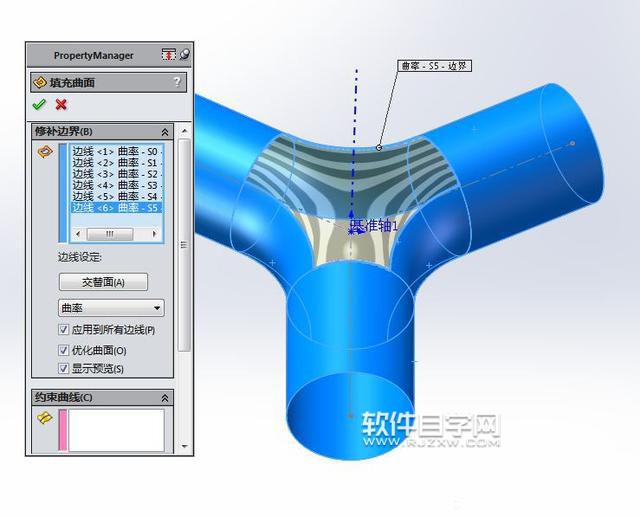

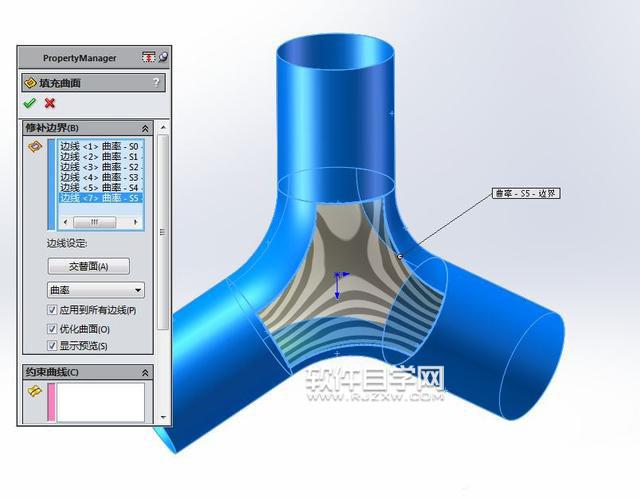

第13步、然后進行填充曲面設置。曲率，應用到所有邊線。

第14步、進一步的填充曲面。同上圖。隱藏草圖1，基準軸1 。

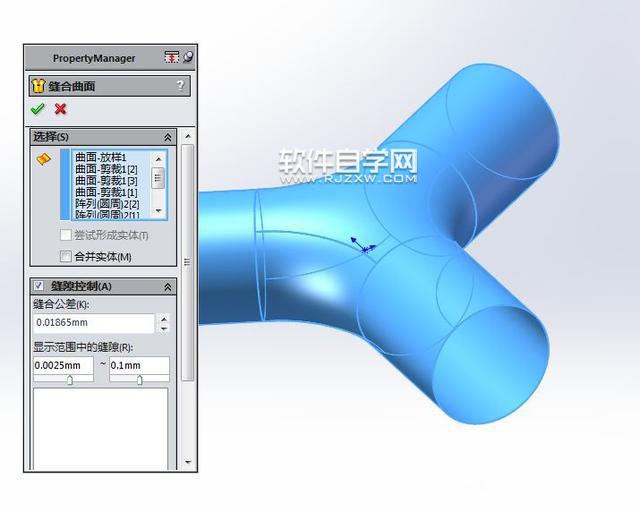

第15步、然后把所有的縫合曲面，全選。

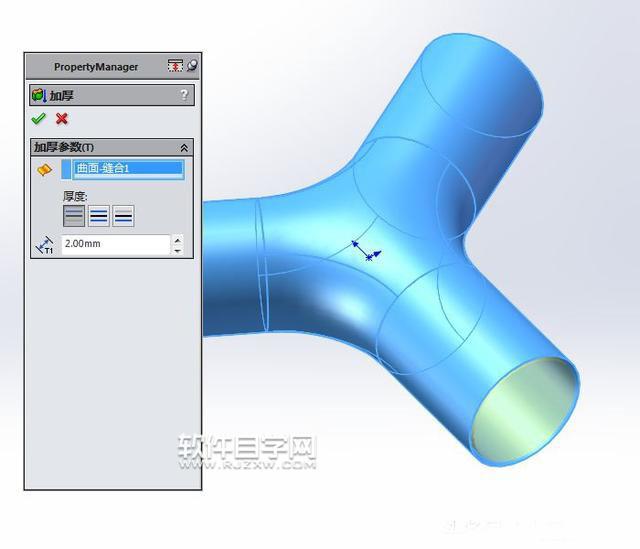

第16步、最后所有的對象進行加厚 2mm 。

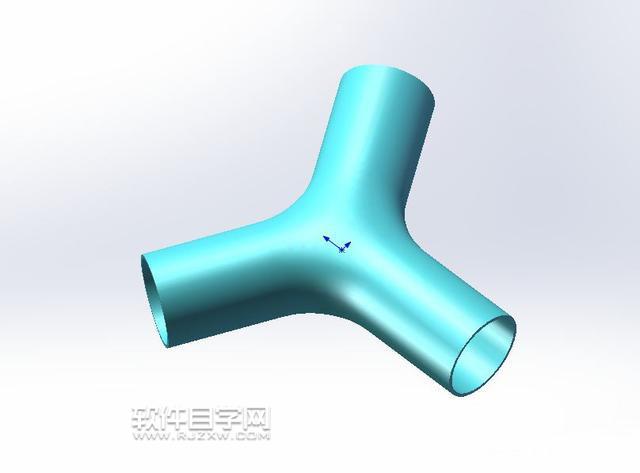

第17步、完成后。進行著色處理。
