內容簡介：本節視頻教程主要學習的是UGNX4.0下水軟管的造型，本節主要用到的命令有：回轉命令,直線命令,圓弧命令,矩形陣列命令,求和命令,抽殼命令等等

簡要操作步驟：

第一步 選擇新建命令輸入文件名稱，選擇建模命令進入建模界面，選擇插入---設計特征---回轉命令，選擇草繪回轉截面進入草繪，繪制回轉截面，創建的回轉特征如圖所示：

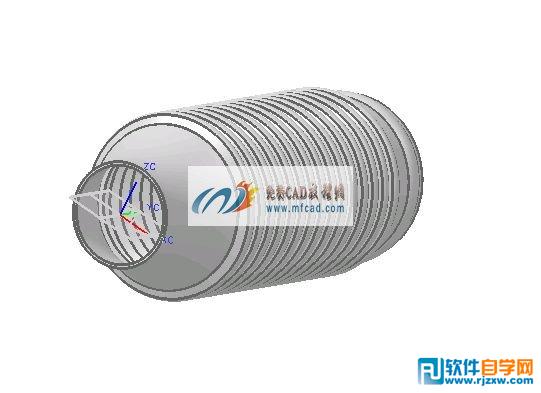

第二步 選擇UGNX4.0菜單欄下插入---設計特征---回轉命令，選擇草繪回轉截面進入草繪，選擇直線命令繪制直線，選擇圓弧命令創建圓弧，選擇標注命令對繪制的圖形進行標注創建完成的回轉特征如圖所示：第三步 選擇UGNX4.0菜單欄下插入----關聯復制----實例命令出現實例對話框選擇實例下矩形陣列命令，根據提示設置參數創建出陣列特征，繼續選擇插入----設計特征----回轉命令選擇草繪回轉截面進入草繪，繪制回轉截面，創建回轉特征，選擇插入----聯合體----求和命令對零件進行處理，選擇插入----偏置/比例----抽殼命令對下水軟管進行抽殼處理，完成的下水軟管如圖所示：以上就是UGNX4.0下水軟管，希望大家喜歡，請繼續關注好吧啦網。
