UG繪制鉆頭造型
瀏覽:97日期:2023-12-27 18:08:15
內容簡介:本節視頻教程主要學習的是UGNX4.0鉆頭造型的構建過程,本節主要用到的命令有:回轉命令,直線命令,標注命令,螺旋命令,基準面命令,草圖命令,圓命令,橋接命令,沿導引線掃掠命令,環形陣列命令等等

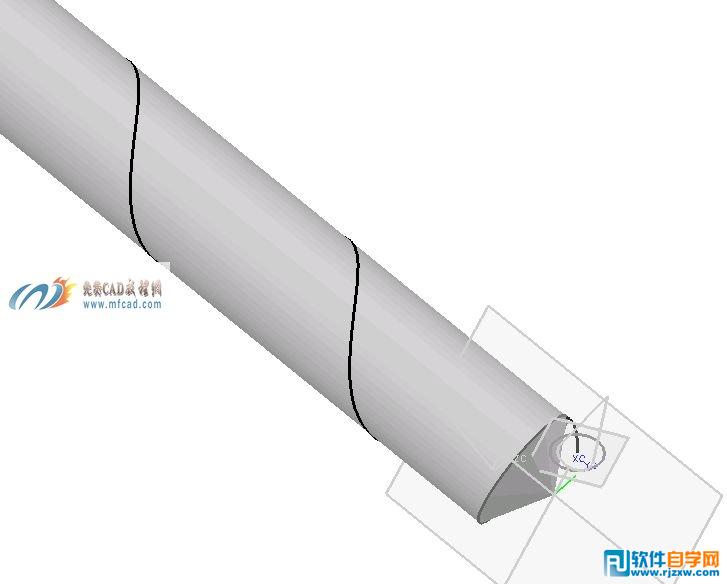

第二步 選擇UGNX4.0菜單欄下插入----曲線----螺旋命令,出現螺旋線對話框設置螺旋線對話框下參數,點擊確定,選擇菜單欄下插入----基準----基準面命令,出現基準平面對話框,創建基準平面。選擇插入---草圖命令,選擇我們創建的基準平面為草繪平面,選擇圓命令創建圓,點擊完成,創建的基準平面和圓如圖所示:
第三步 選擇UGNX4.0菜單欄下插入----基準----基準面命令,創建基準平面,選擇草圖命令在我們創建的基準平面上創建草圖,選擇插入----來自曲線集的曲線----橋接命令,選擇曲線來創建橋接曲線,選擇插入----掃掠----沿導引線掃掠,選擇我們繪制的圓,選擇求差處理,選擇插入----關聯復制----實例命令,出現實例對話框選擇環形陣列命令,選擇點和方向,創建完成的鉆頭如圖所示:
以上就是UG繪制鉆頭造型,希望大家喜歡,請繼續關注好吧啦網。
簡要操作步驟:

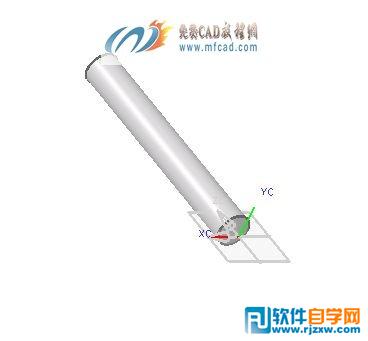

第一步 選擇UGNX4.0新建命令輸入文件名稱,選擇建模命令進入建模界面,選擇菜單攔下插入----設計特征----回轉命令,出現回轉對話框,選擇直線命令繪制直線,選擇標注命令對繪制的圖形進行標注,點擊確定,回轉完成的鉆頭主體如圖所示:
