下面給大家介紹的是solidworks金屬鎖緊扣的繪制方法，喜歡的朋友可以一起來關注好吧啦網學習solidworks知識哦！

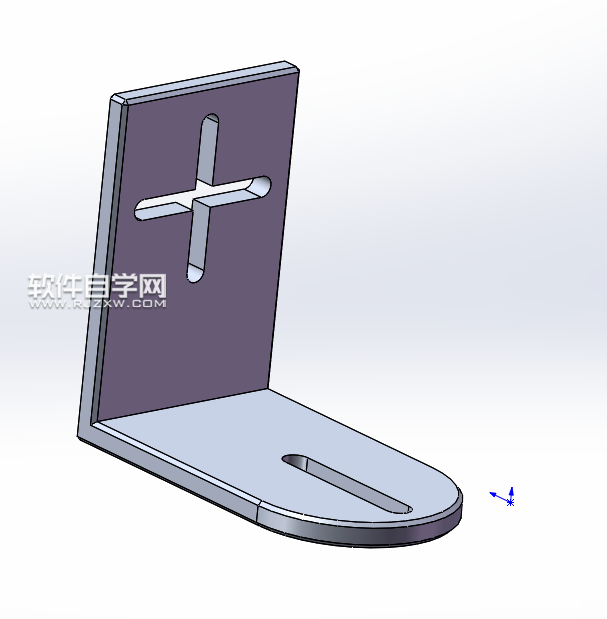

效果圖：

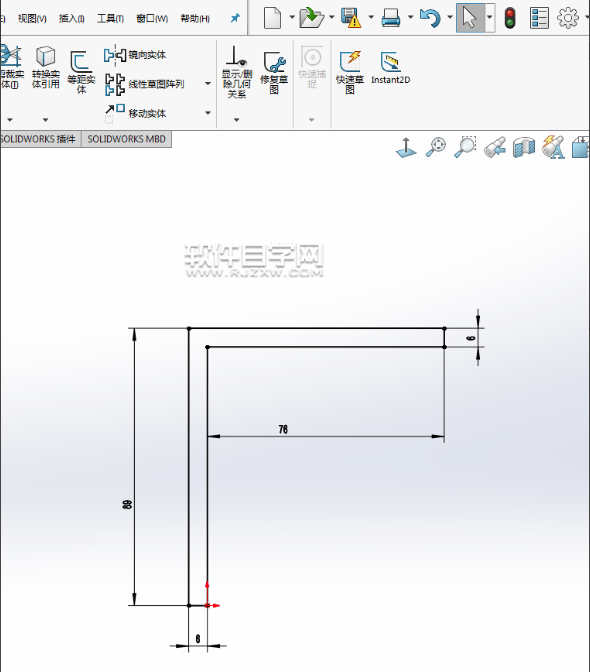

第1步、打開solidworks2018軟件，進入草繪，繪制下面的圖形出來。

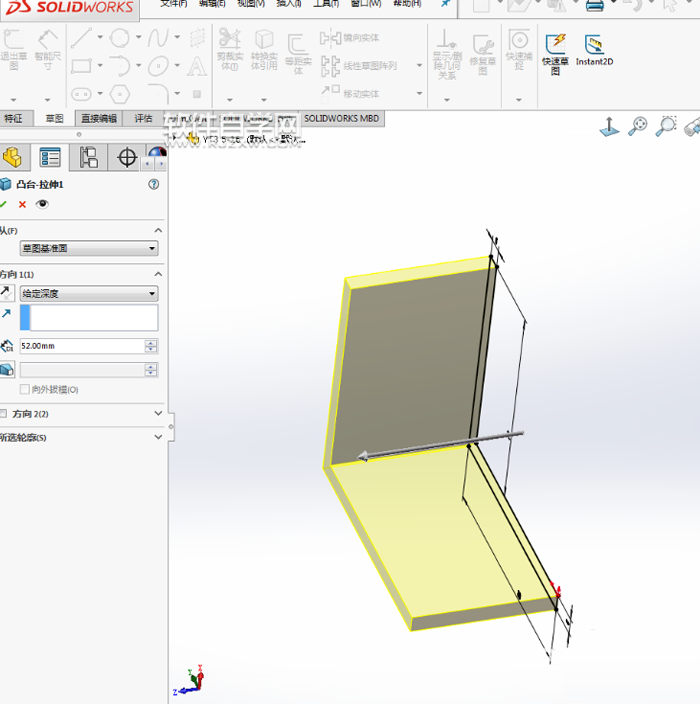

第2步、然后進行拉伸成實體。參數設置如下：

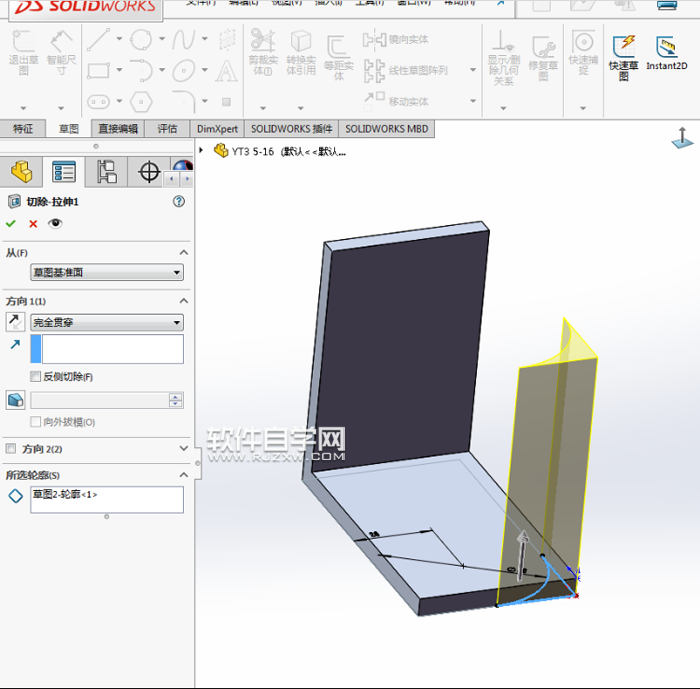

第3步、這里可以進行倒圓角更方便，也可以進行拉伸切除。

第4步、這里可以進行倒圓角更方便，也可以進行拉伸切除。

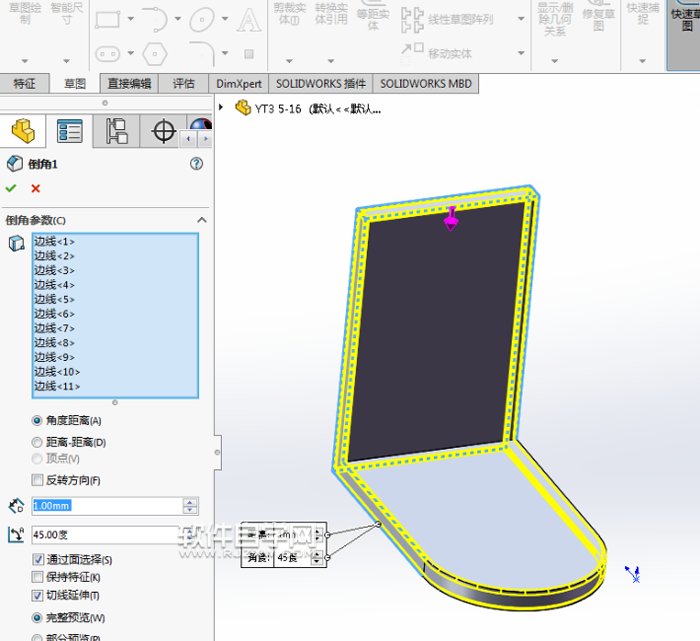

第5步、然后給邊倒一下邊角處理。

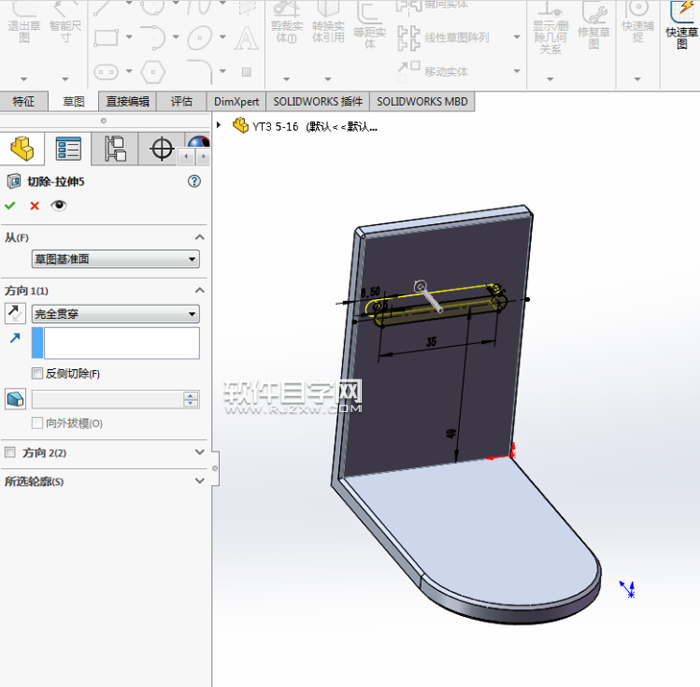

第6步、然后給上面的面板，進行切除拉伸出處。

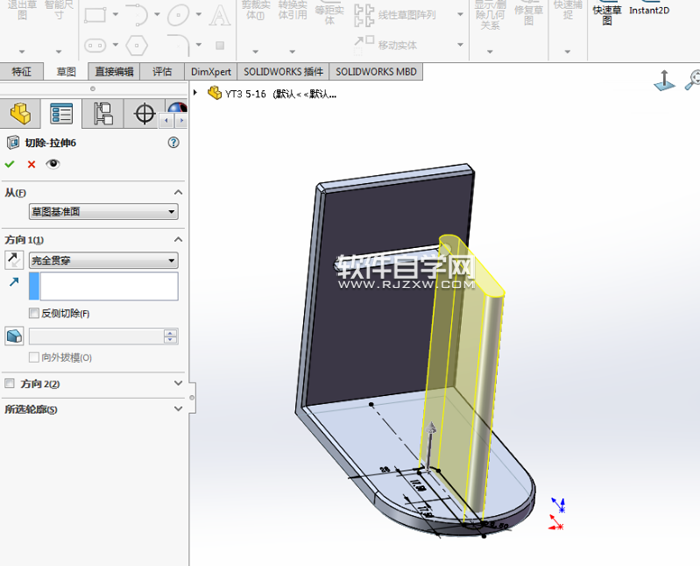

第7步、同樣的方法，進行拉伸切除。

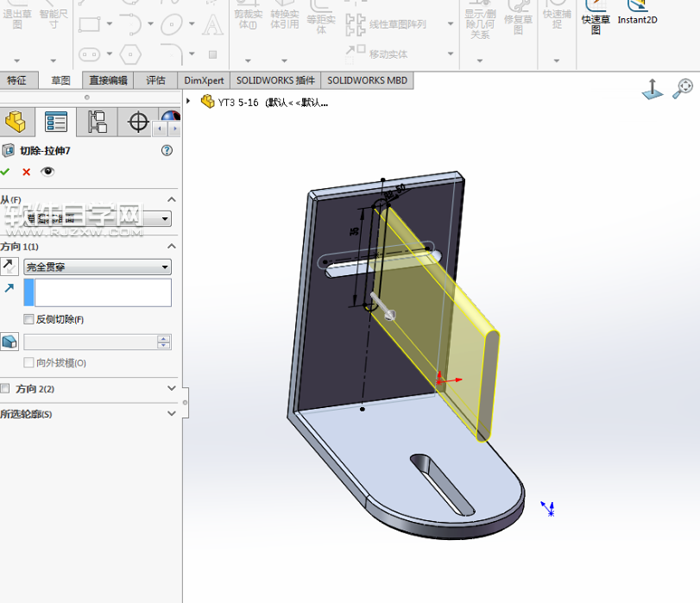

第8步、同樣的方法，進行拉伸切除。

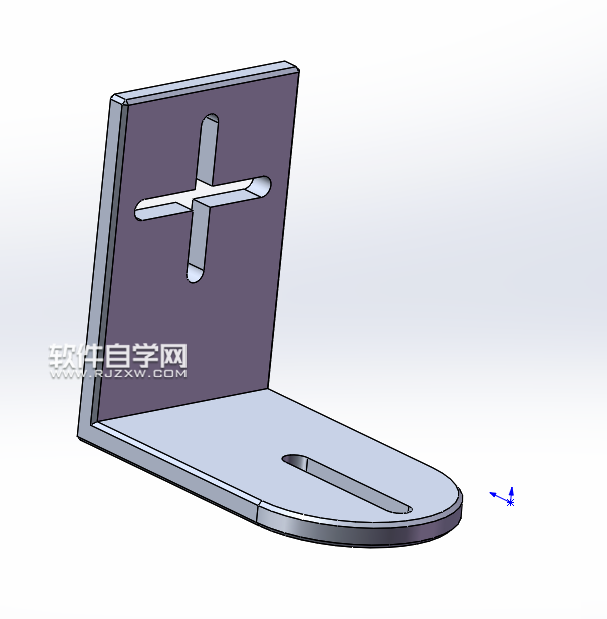

最后效果就出來了：

以上就是solidworks金屬鎖緊扣的繪制方法，希望大家喜歡，請繼續關注好吧啦網。
