下面給大家介紹的是solidworks拉伸切除技巧練習，喜歡的朋友可以一起來關注好吧啦網學習更多的solidworks教程。

建模平面圖：

1、打開solidworks軟件，點擊零件，點擊確定。

2、點擊上視基準面，再點擊特征里面的拉伸凸臺/基體。效果如下：

3、按ctrl+5,進入上視基準面平面，繪制40x40mm的矩形。

4、繪制好后，退出草圖。轉入凸臺-拉伸設置，給定深度為20，點擊綠勾完成。

5、點擊前視基準面，點擊特征--拉伸切除。

6、然后按ctrl+1,進入前視基準面平面，繪制下面的梯形草圖出來。

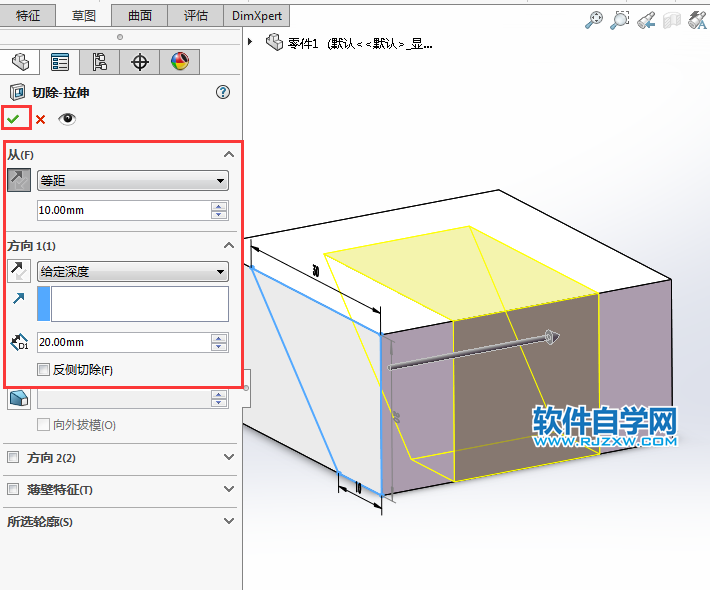

7、退出草圖，轉入切除--拉伸設置。從等距10開始拉伸，給定深度為20mm。點擊綠勾完成。

8、再一次，點擊前視基準面，點擊特征--拉伸切除。

9、然后按ctrl+1,進入前視基準面平面，繪制下面的三角形草圖出來。

10、退出草圖，轉入切除--拉伸設置。給定深度為20mm。點擊綠勾完成。

11、這樣建模就完成了。

以上就是solidworks拉伸切除技巧練習，希望大家喜歡，請繼續關注好吧啦網。
