solidworks怎么設計直糟口零件

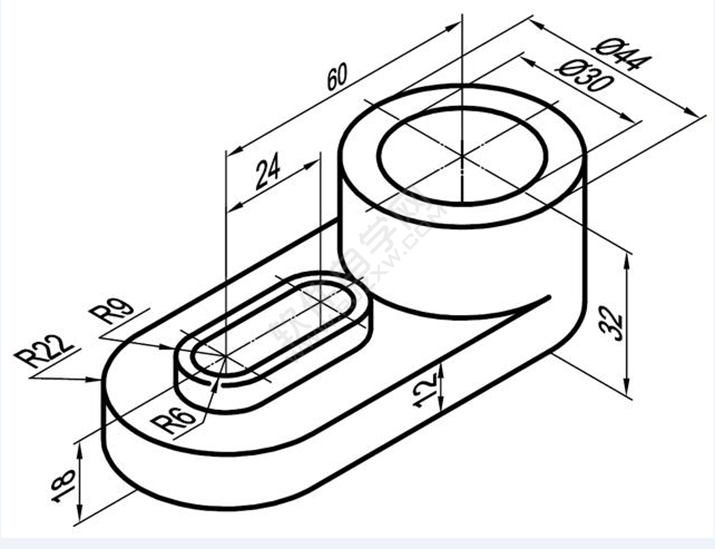

我們一起來看看下面圖吧,還有相關的尺寸哦!

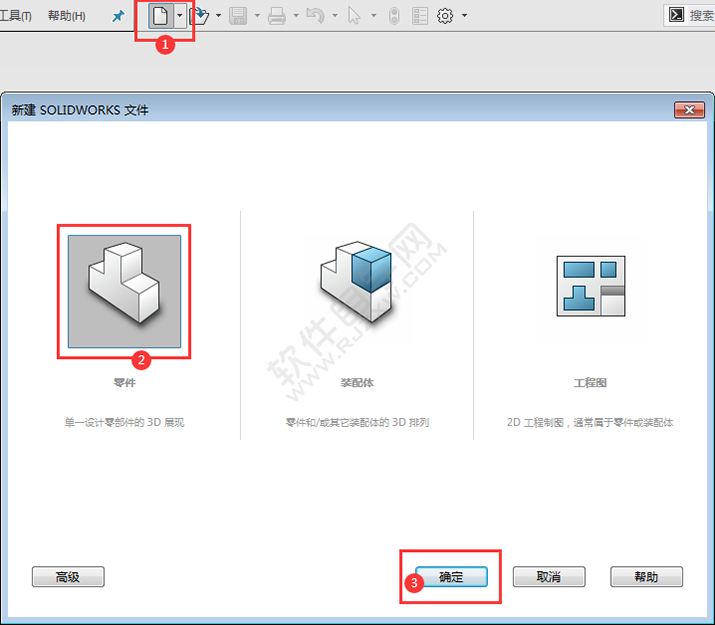

第一步、打開solidworks軟件,點擊新建圖標,點擊零件,點擊確定。效果如下:

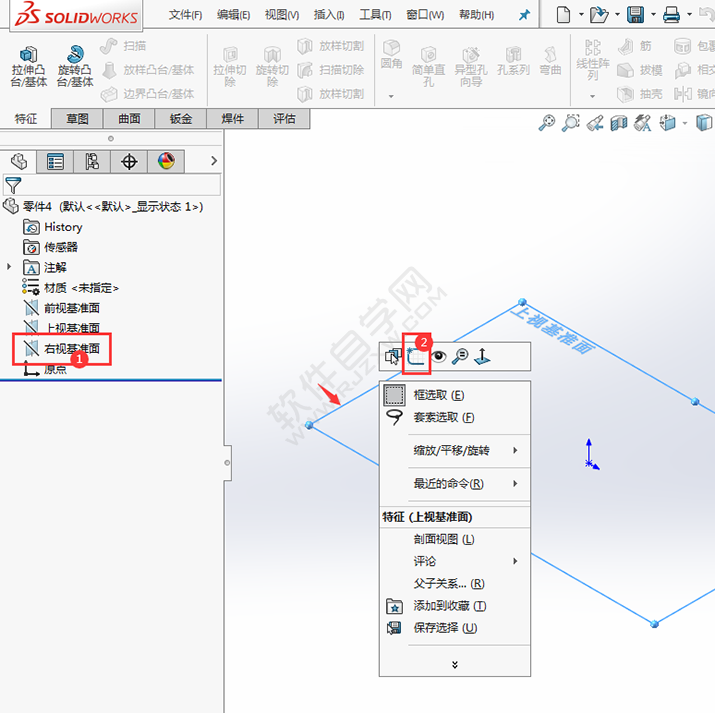

第二步、點擊上視基準面,右擊點擊草圖繪制。效果如下:

第三步、使用直槽口工具,繪制60mm長,圓半徑為44mm。效果如下:

第四步、點擊特征--拉伸凸臺,選擇草圖1,設置給定深度為12mm。點擊確定。

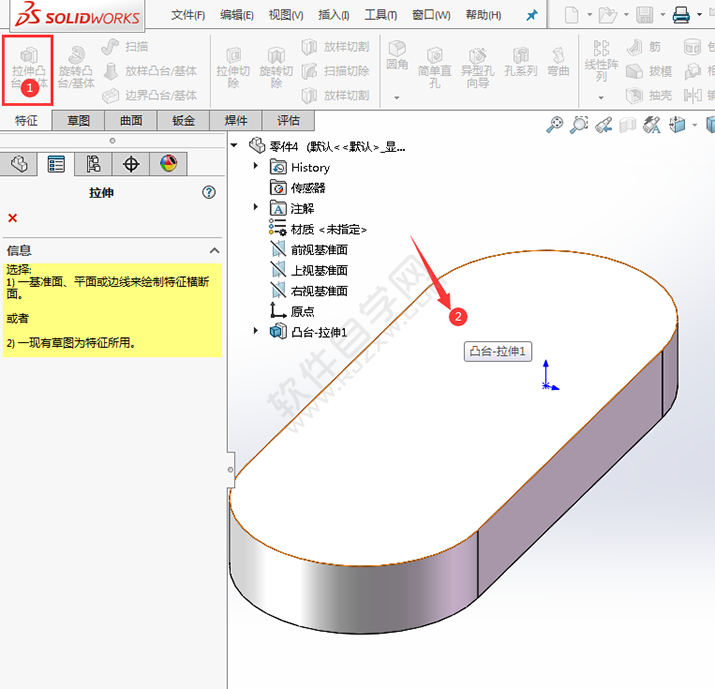

第五步、點擊特征--拉伸凸臺,選擇實體表面。

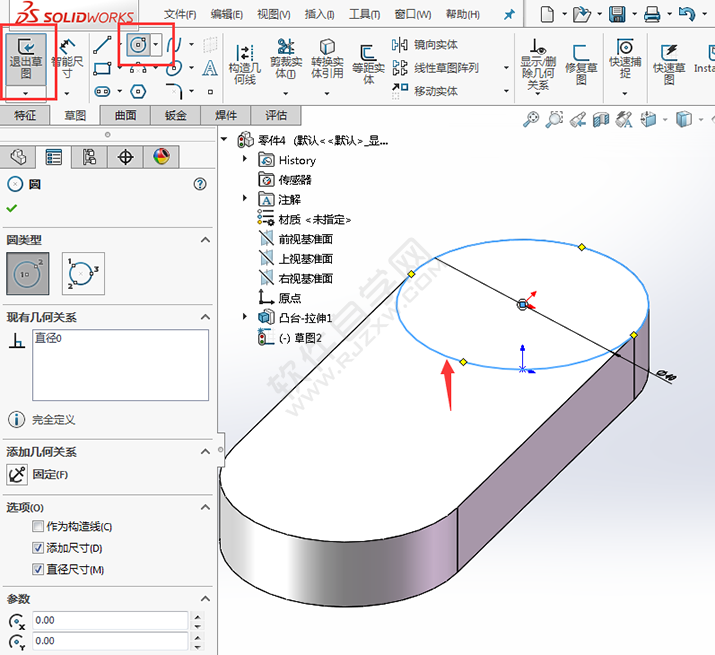

第六步、使用圓工具,繪制一個44mm直徑的圓出來,效果如下:

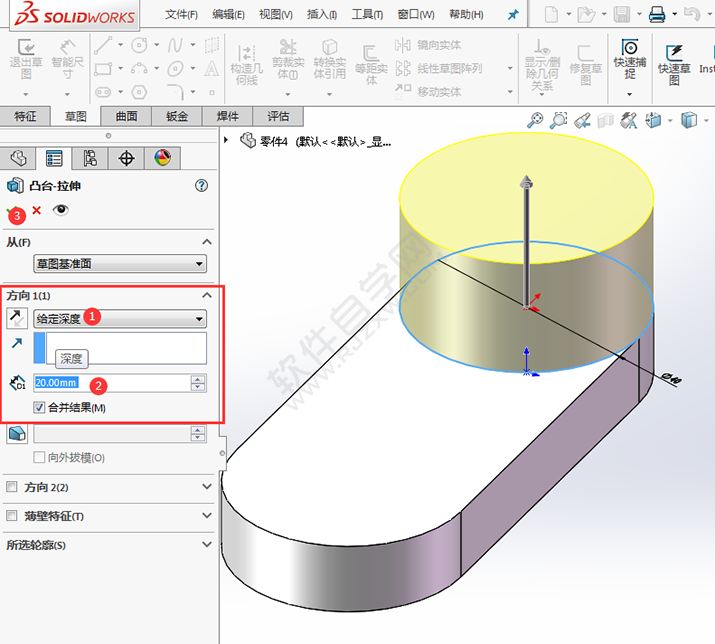

第七步、退出草圖,設置凸臺拉伸的給定深度為20mm。效果如下:

第八步、同樣的方法,點擊拉伸凸臺,選擇實體的面。效果如下:

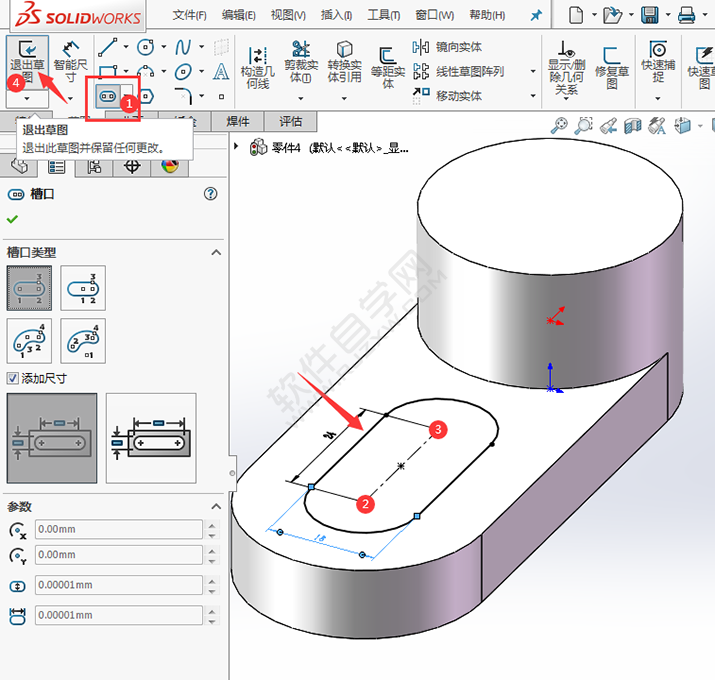

第九步、再使用直槽口工具,繪制24長x直徑18mm的直槽。效果如下:

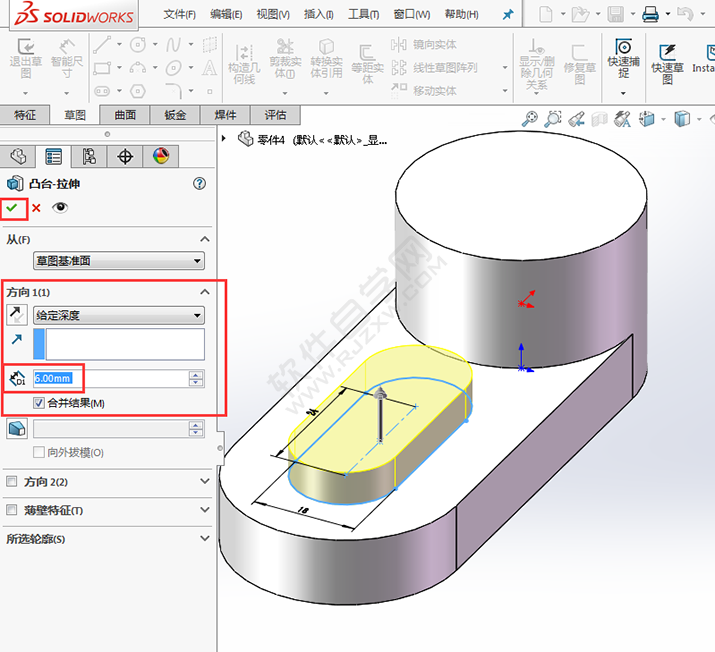

第十步、退出草圖,設置凸臺給定的深度為6mm,效果如下:

第十一步、點擊拉伸切除工具。選擇實體的面。

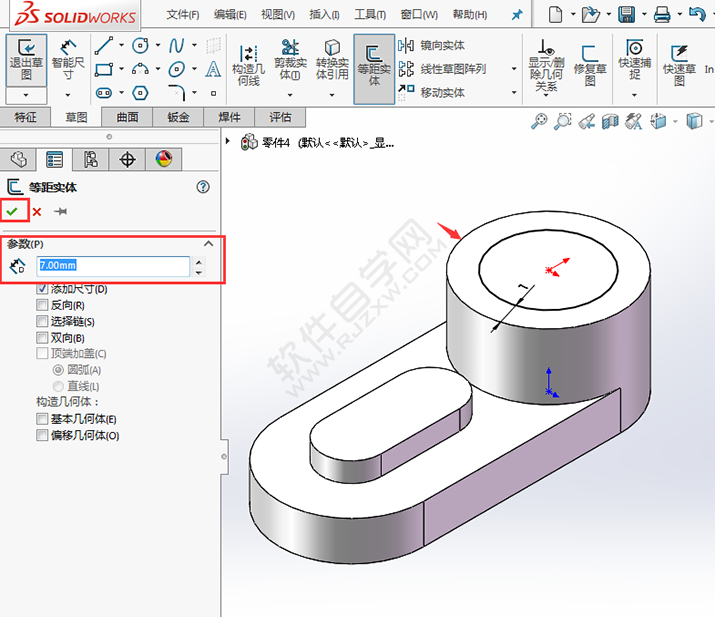

第十二步、點擊等距實體工具,把圓向內偏移7mm。效果如下:

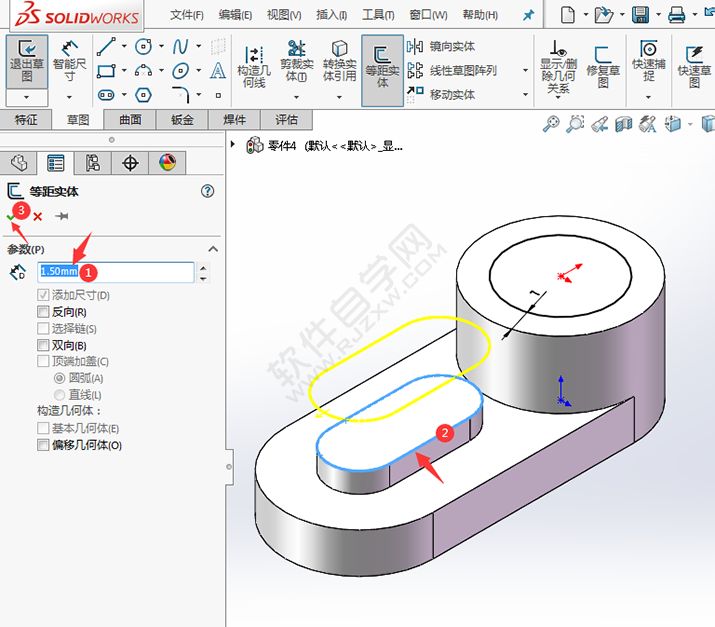

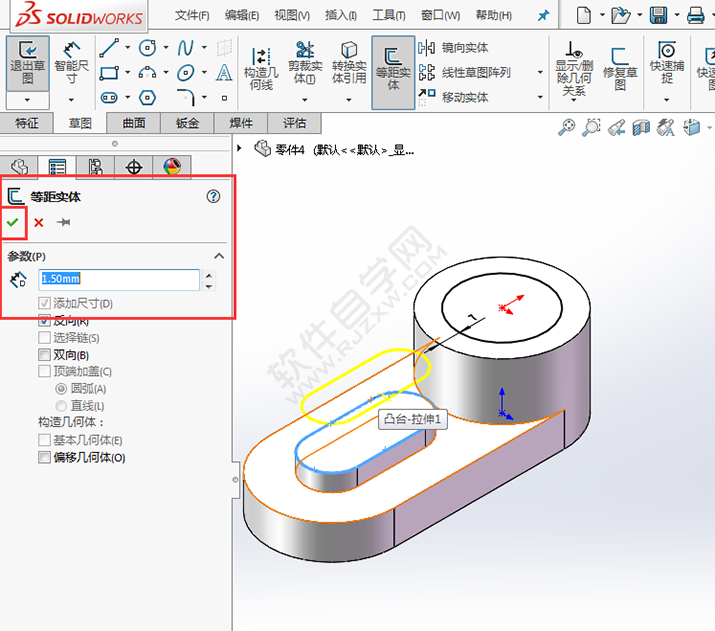

第十三步、同樣的方法把直槽口平面向內偏移1.5mm。

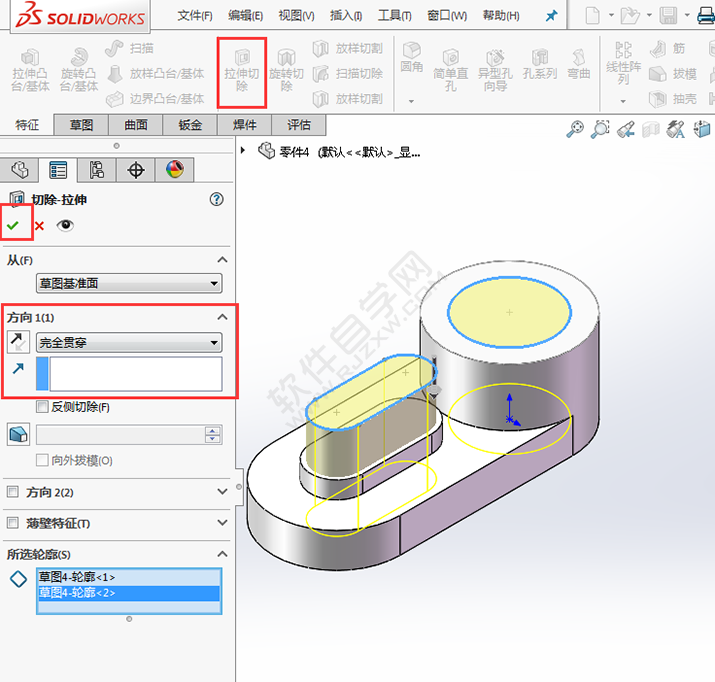

第十四步、退出草圖,設置切除拉伸為完全貫穿模式。

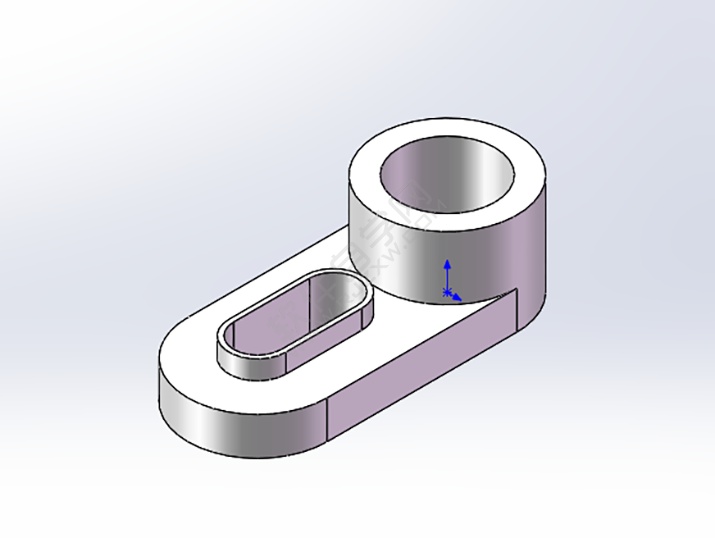

第十五步、這樣零件圖就創建好了。
