solidworks怎么把圓柱從中間挖空

瀏覽:266日期:2023-11-25 16:03:27
下面給大家介紹的是solidworks怎么把圓柱從中間挖空的方法,具體操作步驟如下:

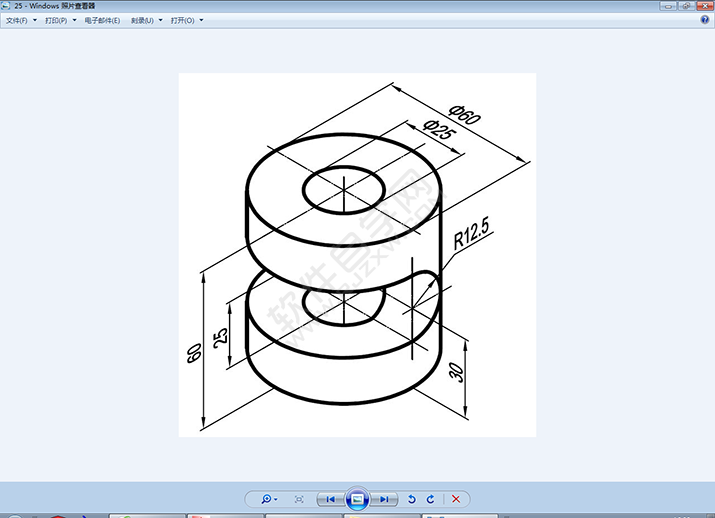

實例效果圖紙尺寸,效果如圖:

solidworks怎么把圓柱從中間挖空

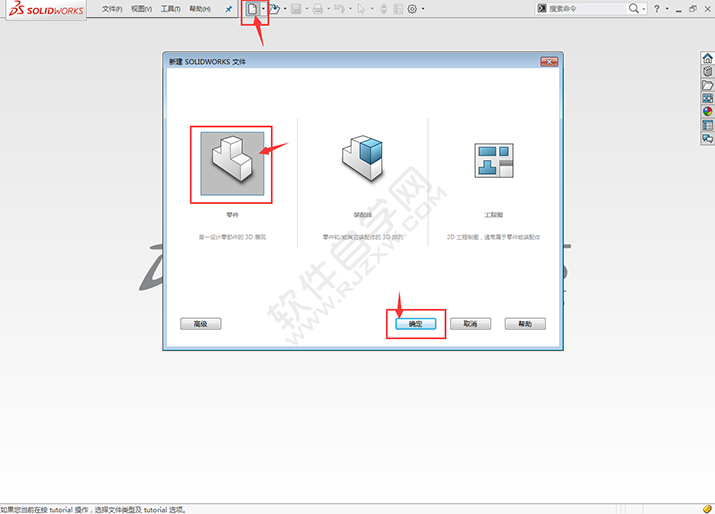

第1步、打開solidworks軟件,點擊新建圖標,點擊零件圖標,點擊確定。

solidworks怎么把圓柱從中間挖空

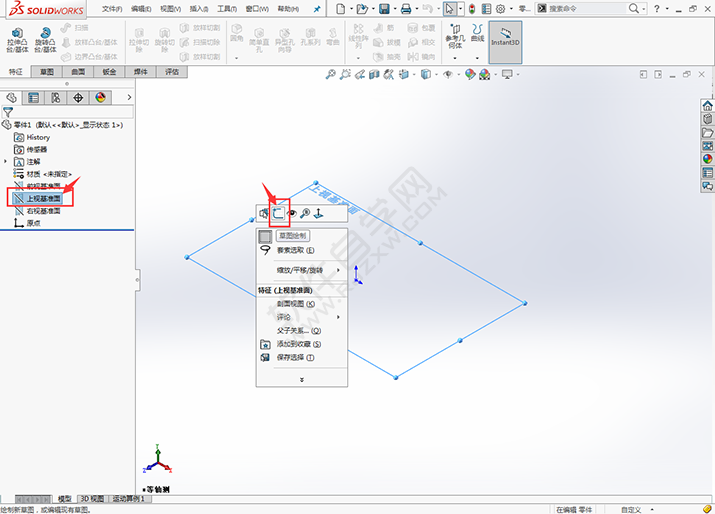

第2步、點擊上視基準面,右擊上視基準面,點擊草圖繪制。

solidworks怎么把圓柱從中間挖空

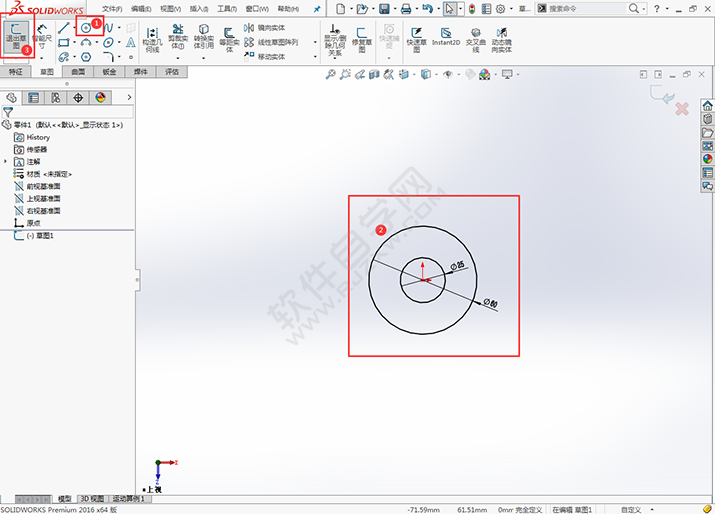

第3步、使用圓工具,繪制兩個同心圓,分別為直徑60mm與直徑25mm,

solidworks怎么把圓柱從中間挖空

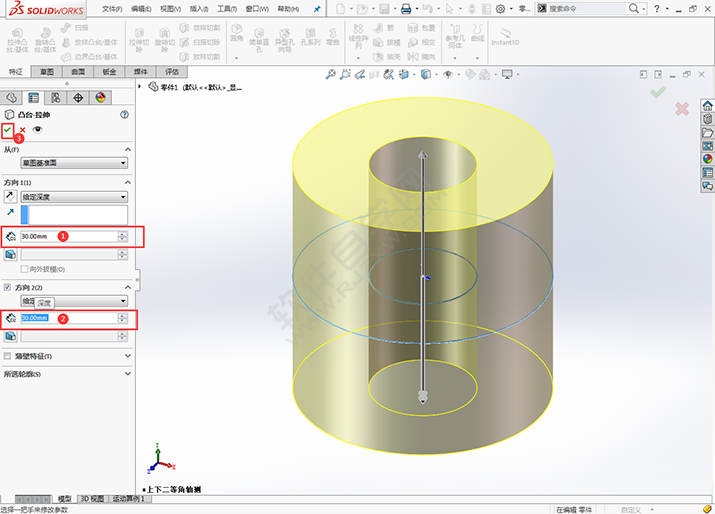

第4步、點擊特征里面的拉伸凸臺/基體。設置方向1為30mm,方向2也為30mm,點擊確定。

solidworks怎么把圓柱從中間挖空

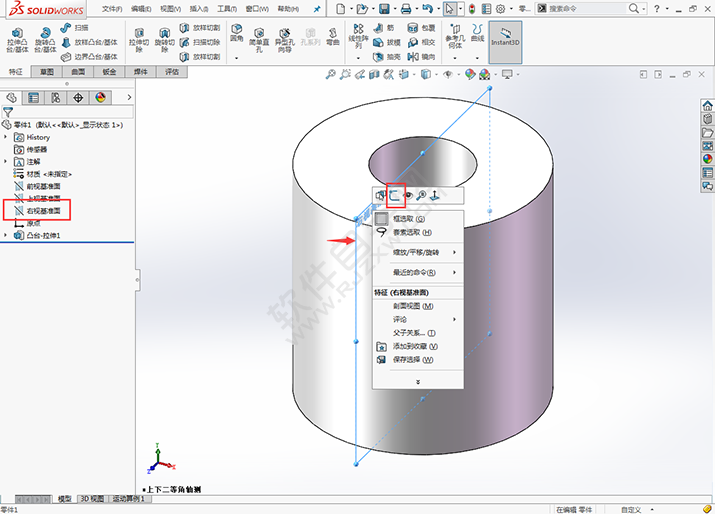

第5步、點擊右視基準面,右擊選擇草圖繪制。效果如下:

solidworks怎么把圓柱從中間挖空

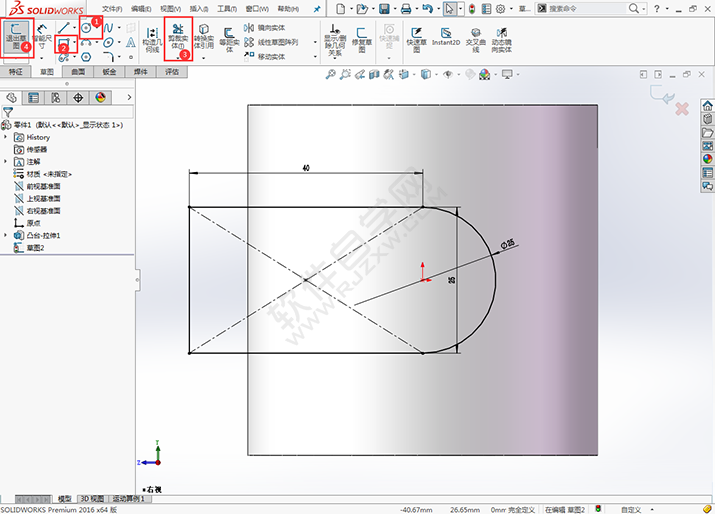

第6步、在右視基準面,使用圓與矩形工具,繪制下面的草圖出來,點擊退出草圖。

solidworks怎么把圓柱從中間挖空

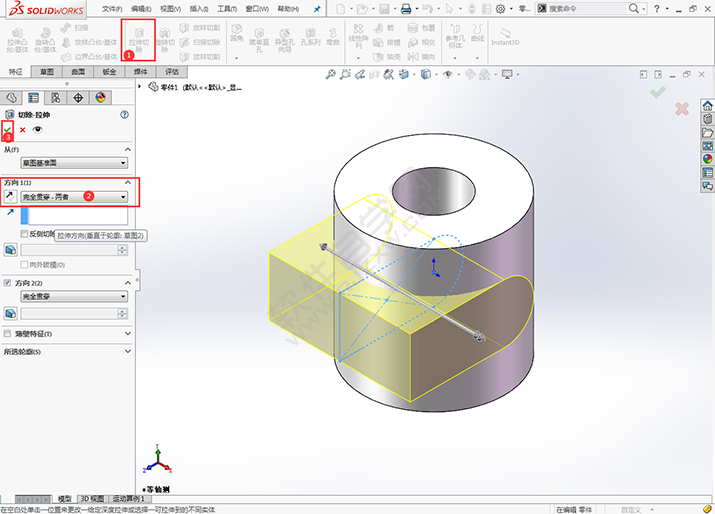

第7步、點擊草圖,點擊特征的拉伸切除工具。設置方向為完全貫穿-兩側,點擊確定。

solidworks怎么把圓柱從中間挖空

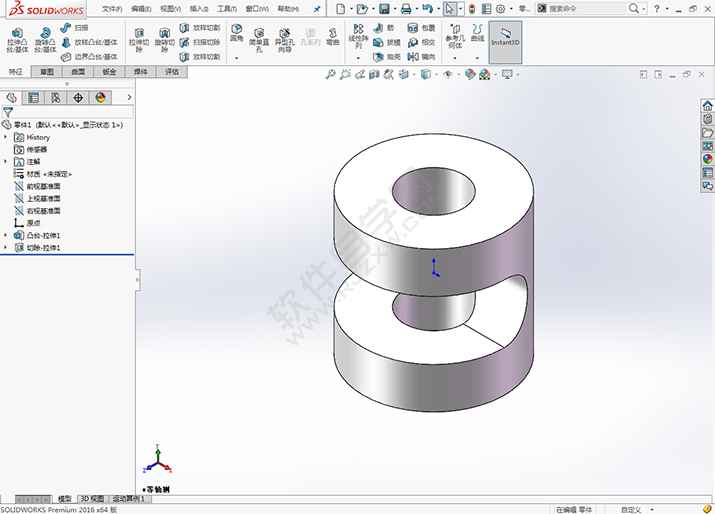

第8步、就把中間的部分切除掉了,零件的繪制是不是很簡單。

solidworks怎么把圓柱從中間挖空以上就是solidworks怎么把圓柱從中間挖空,希望大家喜歡,請繼續關注好吧啦網。
